TSJA、TDJA油浸式感应调压器
1、概述
TSJA、TDJA油浸式感应调压器，是一种结构与堵转的绕线式异步电动机相类似，当连续改变定子与转子间的相对角位移时，其输出电压也可以连续改变的调压器。当输入电压恒定时，可无极平滑地调节负载电压。电压范围有0-180V,0-380V,0-420V,0-500V,0-650V,0-900V,0-1200V等，特殊电压产品可按用户需求精心设计与制造。
温州同迈油浸式感应调压器具有输出波形好、调整电压范围广、无触点调节、效率高、过载能力强、故障少、寿命长、使用简单、维修方便等优点。能在带负荷情况下，无级、平滑、连续地调节输出电压。适用于电解、电镀、电机电器试验、冶炼、电炉控温、变压器、整流设备配套、发电机励磁、蓄电池、高频机、化工、纺织、通讯、军工、机械制造等工矿企事业单位作为调节电压及电气设备的试验电源等不同的设备适用。

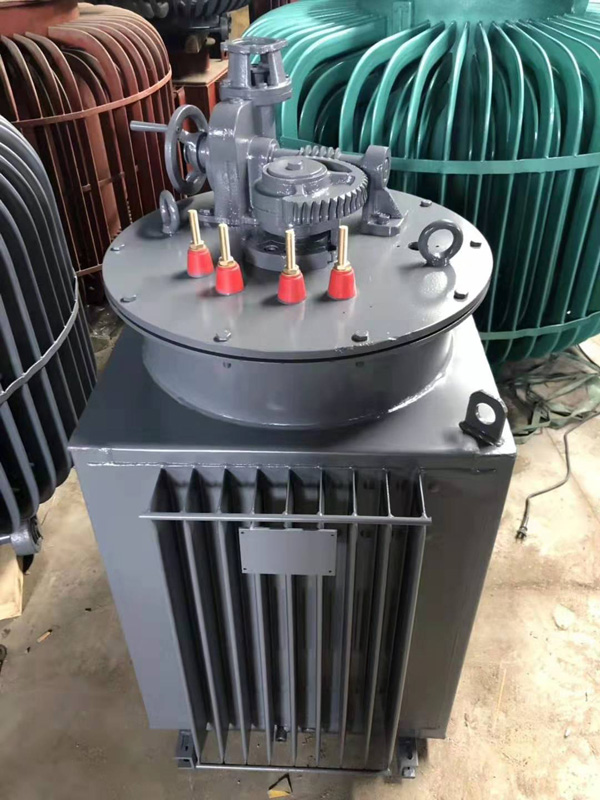

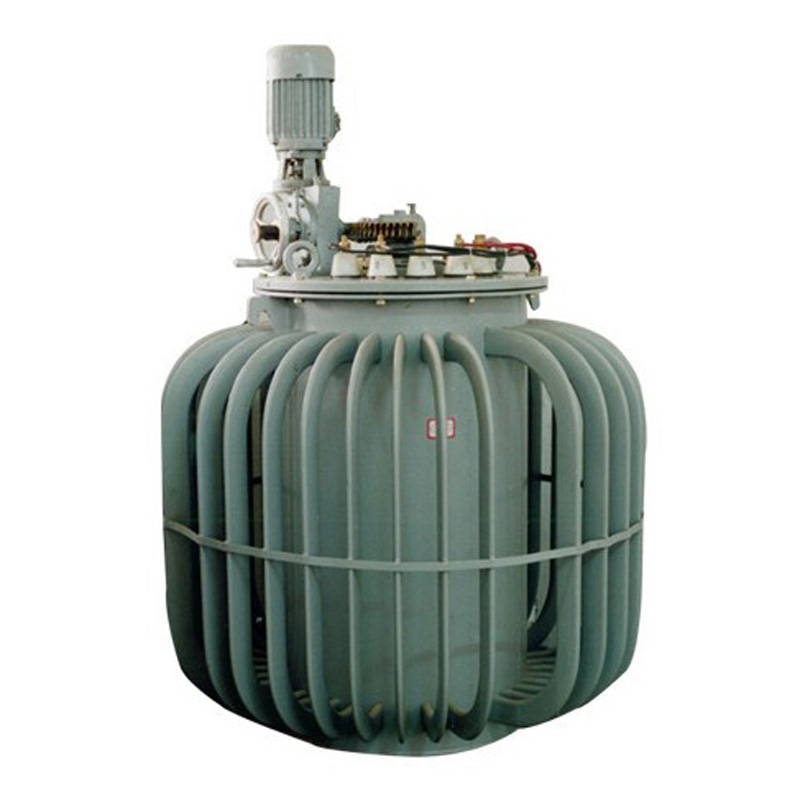

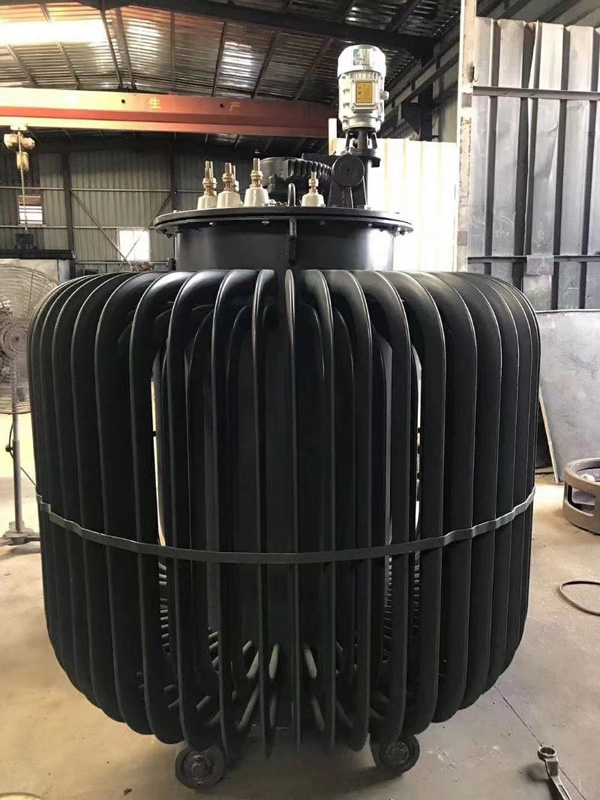

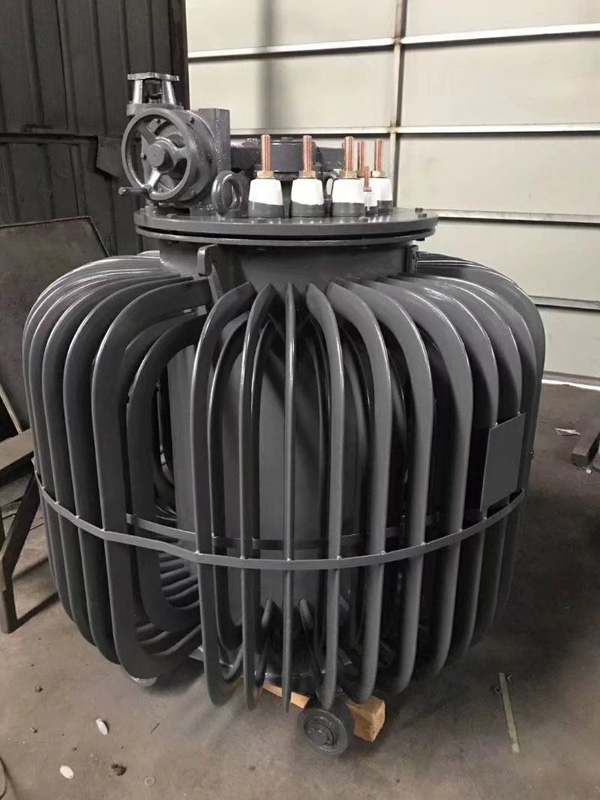

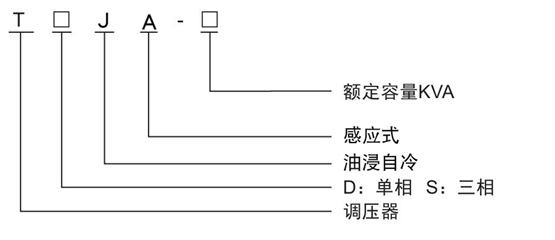

2、型号及其含义
3、适用条件
在下列条件下，本产品能长期连续运行。
1． 海拔高度不超过1000米；
2． 周围介质温度不高于+40℃；
3． 空气相对湿度不大于85%；
4． 不含有化学腐蚀性气体及导电粉尘的环境中；
5． 无爆炸危险的气体环境中；
6． 户内使用。
本产品的温升标准为：油面温升55℃，（在周围介质温度为40℃时，油面最高温度不允许超过95℃），绕组温升65℃铁心温升80℃。
4、主要技术参数
1.产品名称：三相油浸式感应调压器。
2.型号：TSJA三相、TDJA单相
3.额定容量：100KVA~1600KVA
4.输入电压：三相380V
5.输出电压：0-420V,0-500V,0-650V可调（可定制）
6.频率：50Hz/60Hz
7.绕组温升：小于65K
8.油面温度升高：<55K
9.核心结构：环型。
10.相对湿度：<95％;
11.环境温度：-15℃ - + 40℃
12.效率：95％以上
13.绝缘等级：A级。
14.过载能力：瞬时过载能力120％（10分钟内）。
15.冷却方式：油浸自冷却
16.电气连接方式：感应自动耦合
17.抗电强度：2000V/min
18.绝缘电阻：20MΩ
19.噪音：≤80分贝
20.电压调节模式：电机调速和手动电压调节。
|
型号 |
额定输出容量 (KVA) |
输入电压 (V) |
输出电压范围 (V) |
额定输出电流(A) |
空载电流(A) |
总损耗(W) |
外形尺寸 (cm) |
重量 (kg) |
|
TSJA-100 |
100 |
380 |
0-420 |
137 |
25 |
5000 |
Φ105×166 |
1200 |
|
TSJA-100 |
100 |
380 |
0-380 |
152 |
26 |
5200 |
Φ105×166 |
1200 |
|
TSJA-100 |
100 |
380 |
0-220 |
262 |
29 |
5800 |
Φ120×166 |
1300 |
|
TSJA-100 |
100 |
380 |
0-180 |
321 |
30 |
6000 |
Φ120×166 |
1300 |
|
TSJA-125 |
125 |
380 |
0-650 |
111 |
23 |
4750 |
Φ105×166 |
1200 |
|
TSJA-125 |
125 |
380 |
0-500 |
144 |
28 |
5600 |
Φ120×166 |
1300 |
|
TSJA-125 |
125 |
380 |
0-420 |
172 |
30.5 |
6000 |
Φ120×166 |
1300 |
|
TSJA-140 |
140 |
380 |
0-650 |
124 |
25 |
5150 |
Φ120×166 |
1300 |
|
TSJA-140 |
140 |
380 |
0-500 |
162 |
30.5 |
6150 |
Φ120×166 |
1300 |
|
TSJA-140 |
140 |
380 |
0-420 |
192 |
33.5 |
6500 |
Φ120×166 |
1300 |
|
TSJA-160 |
160 |
380 |
0-650 |
142 |
28 |
5600 |
Φ120×166 |
1300 |
|
TSJA-160 |
160 |
380 |
0-500 |
185 |
34.5 |
6700 |
Φ120×166 |
1300 |
|
TSJA-160 |
160 |
380 |
0-420 |
220 |
37.5 |
7500 |
Φ120×166 |
1300 |
|
TSJA-160 |
160 |
380 |
0-380 |
243 |
39 |
7800 |
Φ120×166 |
1300 |
|
TSJA-180 |
180 |
380 |
0-650 |
160 |
30.5 |
6150 |
Φ120×166 |
1300 |
|
TSJA-200 |
200 |
380 |
0-650 |
178 |
34.5 |
6700 |
Φ120×166 |
1300 |
|
TSJA-200 |
200 |
380 |
0-500 |
231 |
42.5 |
8500 |
Φ142×171 |
1800 |
|
TSJA-200 |
200 |
380 |
0-420 |
275 |
46 |
9000 |
Φ142×171 |
1800 |
|
TSJA-200 |
200 |
380 |
0-380 |
304 |
47.5 |
9200 |
Φ142×171 |
1800 |
|
TSJA-225 |
225 |
380 |
0-650 |
200 |
37.5 |
7700 |
Φ127×171 |
1700 |
|
TSJA-250 |
250 |
380 |
0-650 |
222 |
42.5 |
8500 |
Φ142×171 |
1800 |
|
TSJA-250 |
250 |
380 |
0-500 |
289 |
51.5 |
10000 |
Φ142×171 |
1800 |
|
TSJA-250 |
250 |
380 |
0-420 |
344 |
56 |
10600 |
Φ152×209 |
2800 |
|
TSJA-280 |
280 |
380 |
0-650 |
249 |
46 |
9100 |
Φ142×171 |
1800 |
|
TSJA-315 |
315 |
380 |
0-650 |
280 |
51.5 |
10000 |
Φ152×209 |
2800 |
|
TSJA-315 |
315 |
380 |
0-500 |
364 |
63 |
11800 |
Φ152×209 |
2800 |
|
TSJA-315 |
315 |
380 |
0-420 |
433 |
69 |
12600 |
Φ152×209 |
2800 |
|
TSJA-315 |
315 |
380 |
0-380 |
479 |
71 |
13000 |
Φ152×209 |
2800 |
|
TSJA-350 |
350 |
380 |
0-650 |
311 |
56 |
10800 |
Φ152×209 |
2800 |
|
TSJA-400 |
400 |
380 |
0-650 |
355 |
63 |
11800 |
Φ152×209 |
3000 |
|
TSJA-400 |
400 |
380 |
0-500 |
462 |
77.5 |
14000 |
Φ152×209 |
3300 |
|
TSJA-400 |
400 |
380 |
0-420 |
550 |
85 |
15000 |
Φ152×209 |
3300 |
|
TSJA-450 |
450 |
380 |
0-650 |
400 |
69 |
13000 |
Φ152×209 |
3300 |
|
TSJA-500 |
500 |
380 |
0-650 |
444 |
77.5 |
14000 |
Φ152×209 |
3300 |
|
TSJA-500 |
500 |
380 |
0-500 |
577 |
82 |
14000 |
Φ152×215 |
3500 |
|
TSJA-500 |
500 |
380 |
0-380 |
759 |
84 |
15000 |
Φ152×215 |
3500 |
|
TSJA-630 |
630 |
380 |
0-650 |
560 |
95 |
17000 |
Φ158×258 |
6000 |
|
TSJA-630/6 |
630 |
6000 |
0-6300 |
57.7 |
8 |
17000 |
Φ158×258 |
6500 |
|
TSJA-630/10 |
630 |
10000 |
0-10500 |
34.6 |
5 |
18000 |
Φ158×258 |
6500 |
|
TSJA-800 |
800 |
380 |
0-650 |
711 |
115 |
19000 |
Φ173×258 |
6500 |
|
TSJA-800/6 |
800 |
6000 |
0-6300 |
73.3 |
9.8 |
20000 |
Φ215×275 |
8500 |
|
TSJA-800/10 |
800 |
10000 |
0-10500 |
44 |
6.2 |
21200 |
Φ215×275 |
8500 |
|
TSJA-1000 |
1000 |
380 |
0-650 |
888 |
140 |
22400 |
Φ172×258 |
7000 |
|
TSJA-1000/6 |
1000 |
6000 |
0-63000 |
91.6 |
11.8 |
23600 |
Φ215×275 |
8500 |
|
TSJA-1000/10 |
1000 |
10000 |
0-10500 |
55 |
7.5 |
25000 |
Φ215×275 |
8500 |
|
TSJA-1250 |
1250 |
380 |
0-650 |
1110 |
175 |
26500 |
Φ215×275 |
8500 |
|
TSJA-1250/6 |
1250 |
6000 |
0-6300 |
115 |
14.5 |
28000 |
Φ215×275 |
9000 |
|
TSJA-1250/10 |
1250 |
10000 |
0-10500 |
68.7 |
9.3 |
30000 |
Φ215×275 |
9000 |
|
TSJA-1600 |
1600 |
380 |
0-650 |
1421 |
212 |
31500 |
Φ215×275 |
9000 |
5、安装使用与维护
1. 调压器的机座必须良好接地。以确保人身的设备安全。
2. 调压器的四周应留有足够空间，以利通风散热和维护。
3. 新安装或长期未使用的调压器，需用 1000 伏兆欧表（6 千伏及以上电压级次产品用
2500 伏兆欧表）测量绕组对地、绕组之间（对双圈式）的绝缘电阻。换算到调压器出厂温度时的绝缘电阻值，如小于工厂测定值的 70%，应进行热烘处理，处理方法一般可用带电烘燥法或吊出器身送入烘房烘燥。绝缘电阻对温度的换算系数如下表：
|
绝缘电阻换算系数 |
1．2 |
1．5 |
1．8 |
2．3 |
2．8 |
3．4 |
4．7 |
|
温差℃（t2-t1） |
5 |
10 |
15 |
20 |
25 |
30 |
35 |
注：表中 t1 为测定时温度，t2 为出厂试验时温度，当温差为负值时取表中数据之倒数。
4. 使用前同迈调压器须作如下检查：
（1） 同迈调压器名牌上标定的输入电压应与电源电压相同，同迈调压器铭牌上标定的负载电压调节范围应与使用要求相符。
（2） 手动调节时，传动机构在调节过程中，应该转动灵活，轻重均匀。
（3） 电动调节时，伺服电动机运转方向应与调压器上的“升压”、“降压”的指示标牌一致，如不一致，应对调伺电动机的任意二相输入线。当负载电压调到上、下两个极限值时， 限位开关应该动作，使伺服电动机停止运转，否则，可将接触器吸引线圈接到限位开关的两根接线对调。
5. 调压器带负载调节时，应使负载电压从下限值逐步升至需要值，以免产生冲击现象。
6. 调压器连续使用时，负载电流不允许超过额定值。调压日历在绕组温度接近室温状态下，其过载能力允许按下表短时间地渐加过负载使用。
|
负载电流过载（%） |
25 |
50 |
75 |
100 |
|
不超过时间（分） |
120 |
60 |
20 |
10 |
7。如果发现保险销切断，须查明原因，消除故障，然后才可换上同样的尺寸、同样材料（黄钢圆 HPb59-1）的保险销。
8. 调压器应定期对冷却油进行检查和补充，如发现油质变坏，必须进行过滤和干燥处
理。
9. 调压器必须保持清洁，油杯应定期注润滑油，蜗轮、蜗杆啮合部分应注意补充润滑
脂。
10. 检修调压器时，主要拆卸程序如下，用起吊设备将器身吊了油箱，拆去传动机构和
面板，吊出转子部件，然后就可拆下定子部件。
