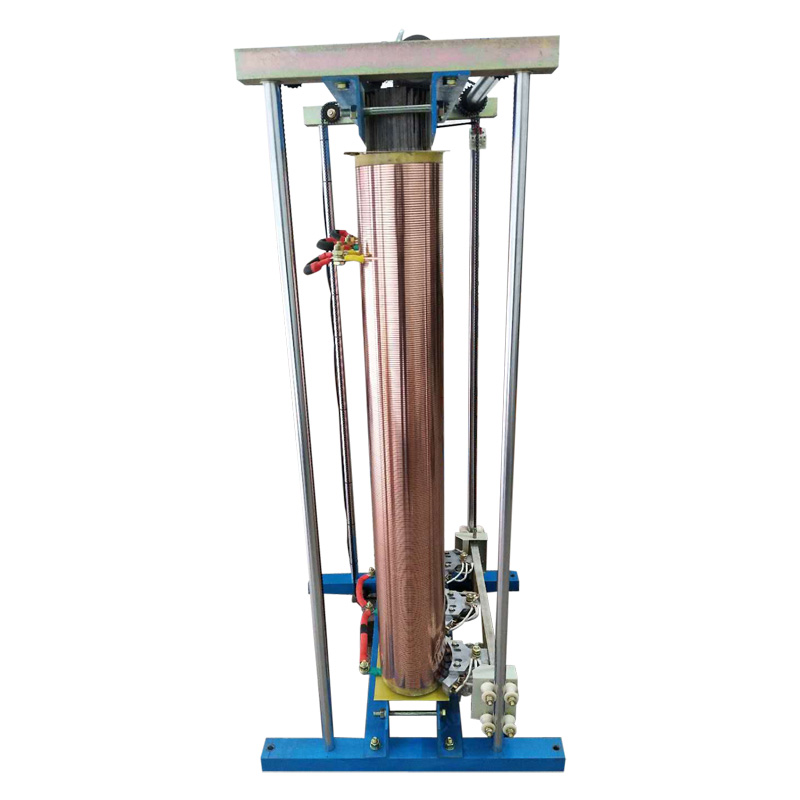

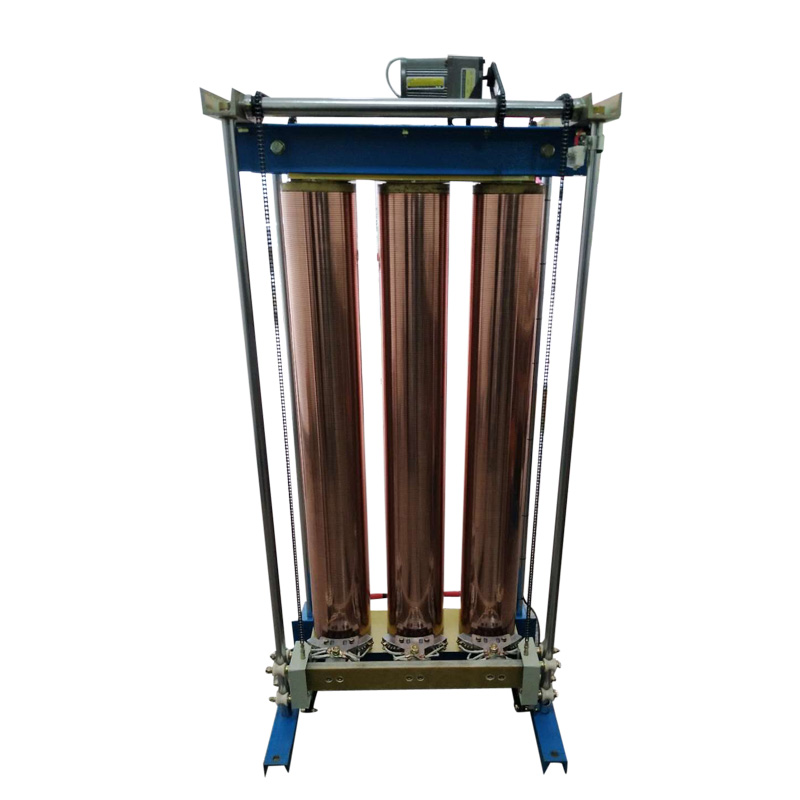

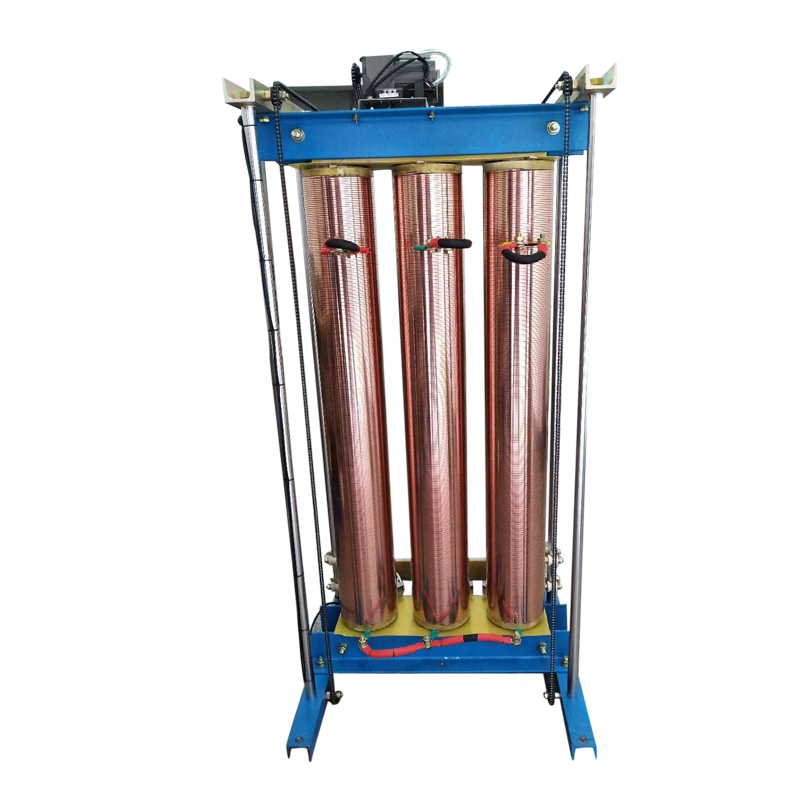

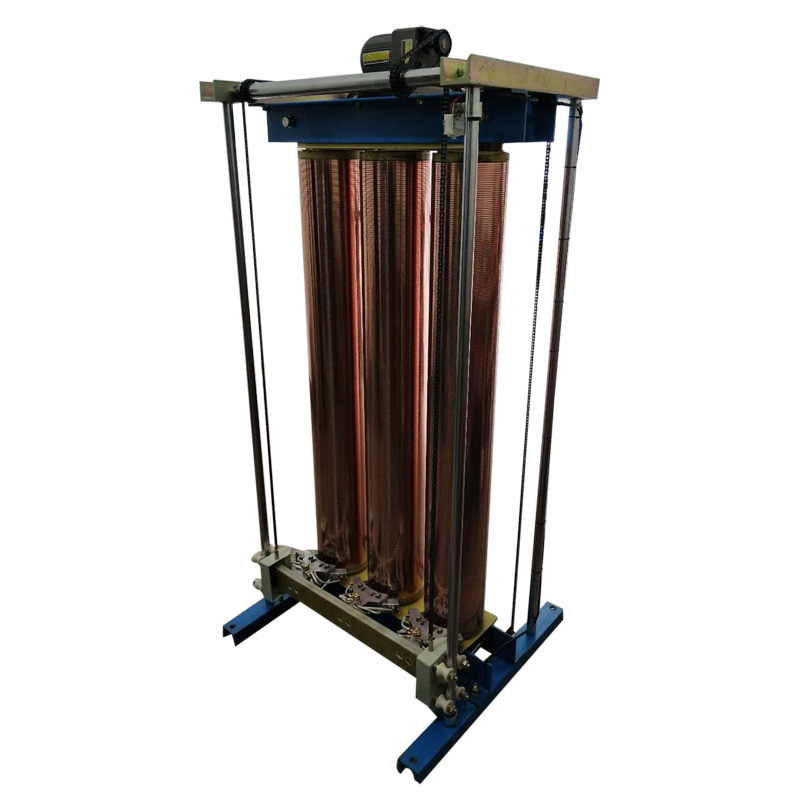

TEDGZ 、TESGZ 系列柱式电动调压器

1、概述

TEDGZ、TESGZ系列柱式电动调压器一般都制成自冷、干式。是一种电压可连续调节的自耦变压器，其铁心为柱式，柱式铁心与一般变压器相似,用硅钢片叠成，线圈部分表面磨去绝缘层而成光滑平面，通过改变电刷与柱状绕组磨光表面的接触位位置，以改变一、二次绕组的匝数比，从而改变输出电压。柱式电动调压器为大型接触式电动调压器，是感应式调压器的换用产品。外观、重量、体积、效率、波形、操作、按装维护都优于相同功率的感应调压器。适用于工矿电力、工业生产、冶金、机电制造、医院、国防、科研等部门作连续可调型的试验电源，以实现调压、控温、调速、调光及功率控制等目的。

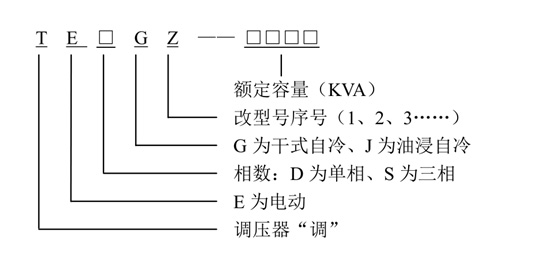

2、型号及其含义

3、使用条件

1、海拔不超过 1000m。

2、户内使用。

3、空气相对湿度

最湿月份的平均相对湿度为 90%以下，同时该月的平均最低温度为 25℃。

4、环境温度

最高气温+40℃

最高日平均气温+30℃ 最高年平均气温+20℃ 最低气温-5℃

5、按装场所应无严重影响调压器绝缘的气体、蒸气、灰尘、污垢、化学性沉积及其它爆炸和侵蚀性介质。

6、按装场所应无严重的振动和颠簸。

7、电源电压的波形近似于正弦波。

8、三相电源电压近似对称。

4、产品规格

①单相调压器型号、规格

型号	额定容量 KVA	相数	频率 HZ	额定输入电压 V	额定输出电压 V	额定输出电流 A	建议引线截面 mm2
TEDGZ-50	50	单相	50/60	220	0～250	200	60
				380	0～420	119	32
				380	0～650	77	20
TEDGZ-75	75			220	0～250	300	90
				380	0～420	178	60
				380	0～650	115	32
TEDGZ-100	100			380	0～420	238	60
TEDGZ-100	100			380	0～650	154	40
TEDGZ-150	150			380	0～420	357	90
TEDGZ-150	150			380	0～650	230	60
TEDGZ-180	180			380	0～420	428	120
TEDGZ-180	180			380	0～650	277	80
TEDGZ-225	225			380	0～420	535	150
TEDGZ-225	225			380	0～650	346	90
TEDGZ-250	250			380	0～420	595	150
TEDGZ-250	250			380	0～650	384	100
TEDGZ-315	315			380	0～420	750	200
TEDGZ-315	315			380	0～650	484	120
TEDGZ-400	400			380	0～420	952	250
TEDGZ-400	400			380	0～650	615	180
TEDGZ-500	500			380	0～420	1190	300
TEDGZ-500	500			380	0～650	769	200

②三相调压器型号、规格

型号	额定容量 KVA	相数	频率 HZ	额定输入电压 V	额定输出电压 V	额定输出电流 A	建议引线截面 mm2
TESGZ-50	50	三相	50/60	380	0～420	68	16
					0～650	44	10
TESGZ-75	75			380	0～420	103	32
					0～650	67	16
TESGZ-100	100			380	0～420	137	32
					0～650	89	32
TESGZ-150	150			380	0～420	204	60
					0～650	133	32
TESGZ-180	180			380	0～420	247	90
					0～650	160	50
TESGZ-225	225			380	0～420	309	90
					0～650	200	80
TESGZ-250	250			380	0～420	343	100
					0～650	222	80
TESGZ-315	315			380	0～420	433	120
					0～650	280	90
TESGZ-400	400			380	0～420	549	150
					0～650	355	90
TESGZ-500	500			380	0～420	687	200
					0～650	444	150
TESGZ-630	630			380	0～420	866	250
					0～650	559	150
TESGZ-800	800			380	0～420	1099	300
					0～650	710	200
TESGZ-1000	1000			380	0～420	1374	400
					0～650	888	250

以上为常规产品规格、型号，同迈公司可按用户具体要求精心设计与制造。

5、使用与维护

TEDGZ、TESGZ 系列柱式电动调压器客户可根据须要适用整机型和主机型的。

整机型在使用操作方面都比较方便。客户只要有一定的电工知识就可方便的按装和调试操作，打开机箱后门就可看到接线板，按上面标明的字样和表上的建议引线截面按上输入输出接线。通上电源，打开电源开关，按“升、降”压按钮，监视输出电压表，方向一致就可正常使用。

如发现按钮“升、降”压与电压表“升、降”相反，可通过调节三相电源相续来调整。（本条仅对使用三相电机控制的调压器有效）

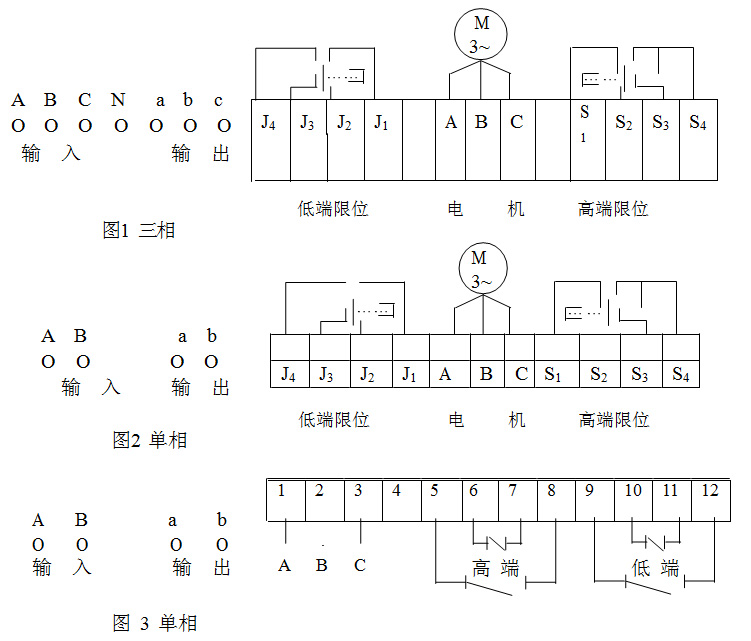

主机型的图如下，用户可根据自己的需要灵活联接

柱式调压器因有电刷触点及机械传动，所以需要定期检查维护保养。

1、定期检查维护保养：新设备安装使用半年内应每月检查一次，半年后每使用三个月检查保养一次。如果使用环境中非导电粉尘较多，空气潮湿的应适当

缩短维护保养的间隔时间。长期搁置不用的调压器使用前，必需确认传动及电刷触点完好后方可通电调试，空气潮湿环境的还应空载运行一到二小时后方可加载运行。

2、检查维护保养项目：

触点与线圈导电部份进行检查，如果线圈有氧化层和通电调节过程中的“火花”要及时清除。清除前关断电源，用细砂纸将线圈导电部份氧花层打磨干净，如有“火花”可调节电刷触点的压力，打磨平整电刷接触部份，如发现电刷损坏要及时更换。电刷使用寿命滑动 15000m 磨损 1mm.正常情况下刷架应保持水平无倾斜，所有线圈上的电刷基本保持同一水平面上，电刷接触线圈不应超过两匝。如出现少许倾斜，而链轮、链条无异常则可以微调两侧的吊紧螺杆进行校正。

机械传动机构检查保养，要保持链轮、链条的润滑，转动灵活，防止链条、链轮“卡死”；减速器内应保持有润滑油防止其干枯。
