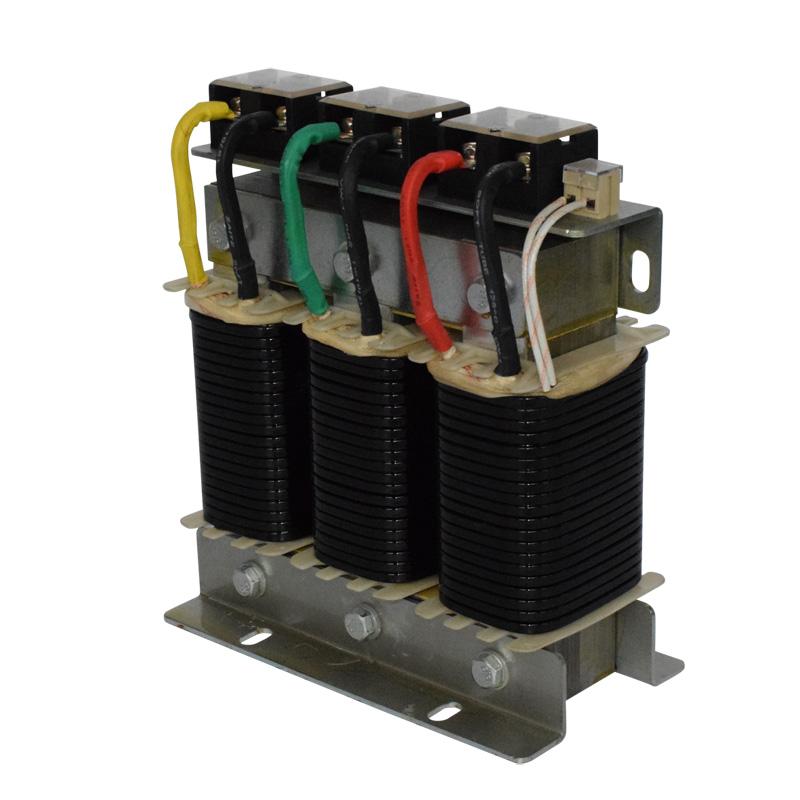

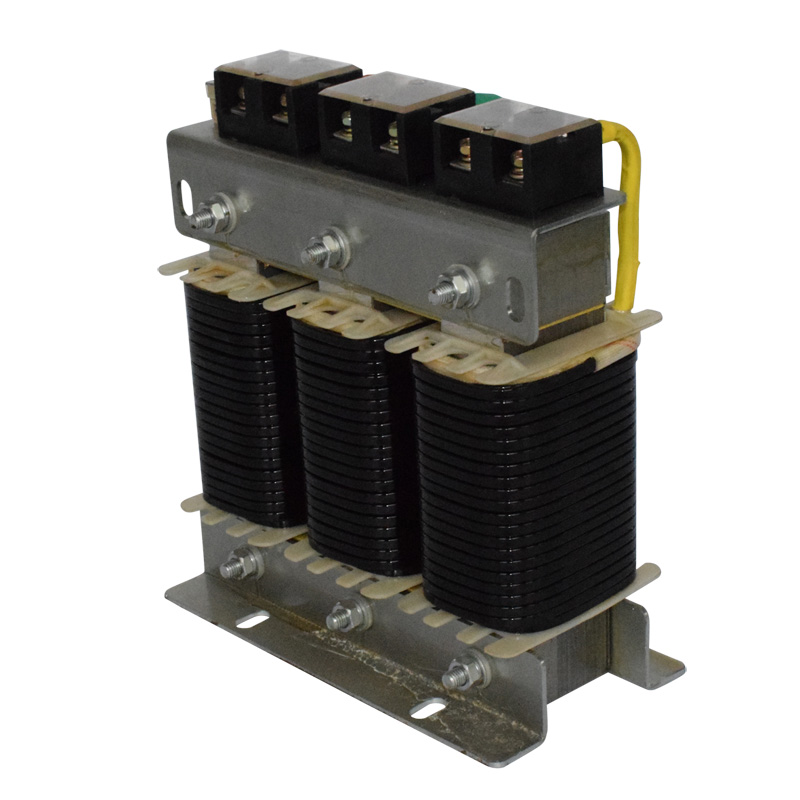

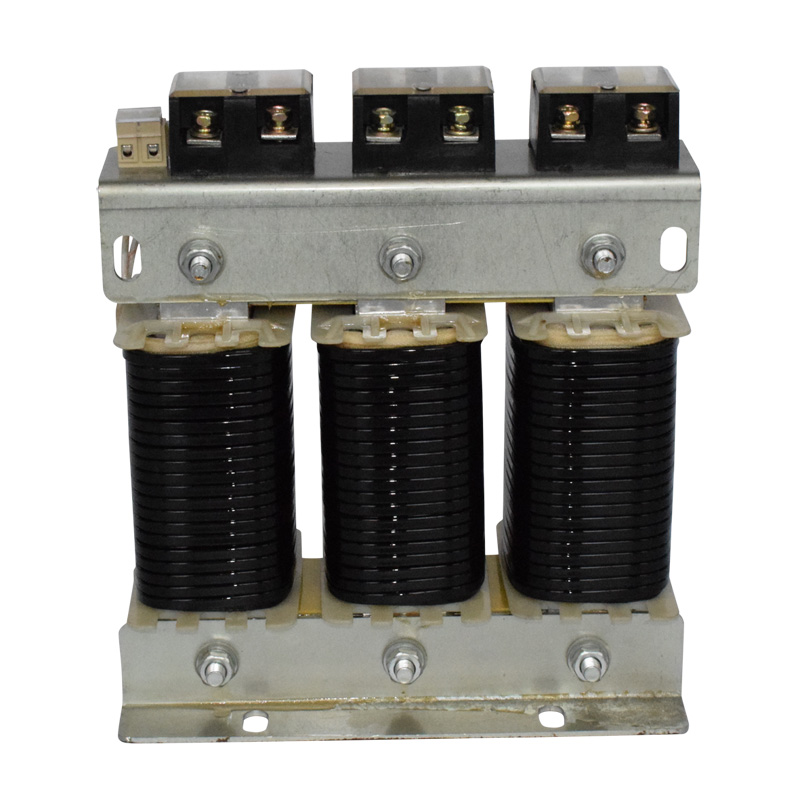

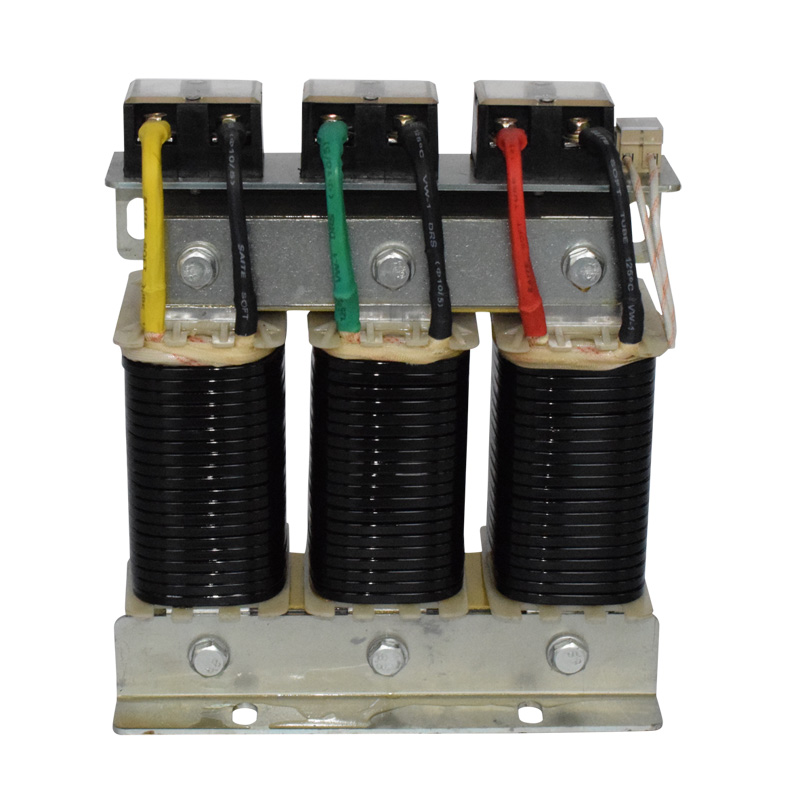

ZKSG智能电容电抗器

1、概述

ZKSG智能电容电抗器专用于智能电容器,电容器受到谐波电流、合闸涌流及操作过程电压的影响,造成电容损坏和功率因数降低,为此需要在电容器前端加装串联电抗器,用以抑制和吸收谐波、保护电容器,避免谐波电压电流及冲击电压电流影响,改善电能质量提高系统功率因数,延长电容器使用寿命。

2、型号及其含义

3、结构特点

● 该电抗器分为三相和单相两种,均匀铁心干式;

●   铁芯釆用优质冷轧硅钢片,经高速冲床冲剪,具有毛刺小、规则均勺、片整齐优美,确保电抗器运行低温升低噪音的性能;

●   线圈采用优质绝缘导线经专用机器绕制,具有平整度好,外型美观的优点;

●   电抗器在装配过程中,所有夹件经过防腐蚀处理,关键夹件釆用无磁材料,并经预烘-真空浸漆-热烘固化等一系列流程,使电器线圈与铁芯牢固成

体,大大减少了运行时温升及噪声,有效提高了电抗器品质因数及减少谐波的效果;

●   电抗器外形尺寸参考标准柜体尺寸设计体积小、接线方便,大大节约用户柜体成本投资。

4、性能参数

●   可用于0.4KV、0.45KV、0.48KV、0.525KV、0.66KV、0.69KV,1.14KV

●   电抗率的种类:1%、4.5%、5.6%、6%、7%、12%、13%、14%;

●   耐压等级为:5KV/min

●   绝缘等级:B级、F级、H级

●   噪声≤45dB,

●   过载能力,在额定电流不大于1.35倍以内连续行;

●   电抗值线性度:在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95;

●   产品执行标准:GB19212.1-2008,GB19212.21-2007,GB1094.6-2011

5、使用环境条件

●   海拔高度不超过2000米;

●   运行环境温度-25°C至+45°C,相对湿度不超过90%

●   周围无有害气体,无易燃易爆物及导电粉尘;

●   周围环境应有良好的通风条件,如装在柜内,应加装通风设备。

6、订货须知

1.    电抗器型号

2.    额定电感值

3.    额定电流A

4.    绝缘等级

5.    额定电压（电网电压）

6.    其他特殊要求可在与销售客服另行规定

7.    电抗率（XC/XL）
