LKSG滤波电抗器
1、概述
LKSG滤波电抗器用于低压滤波柜中,与滤波电容器相串联调谐至某一谐振频率用来吸收电网中相应频率的谐波电流。低压电网中有大量整流、变流、变频裝置等诣波源,其产生的高次谐波会严重危害主变及系统中其它电器设备的安全运行。波电抗器与电容器相串联后,不但能有效地吸收电网谐波,而且提高了系统的功率因数,对于系统的安全运行起到了较大的作用。

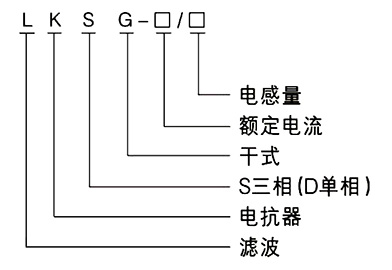

2、型号及其含义

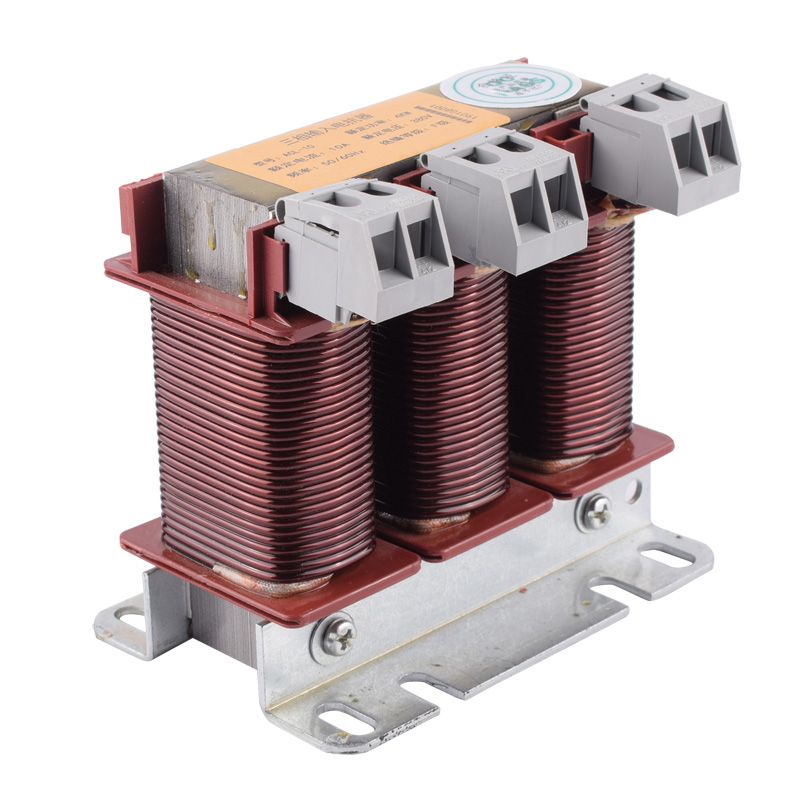

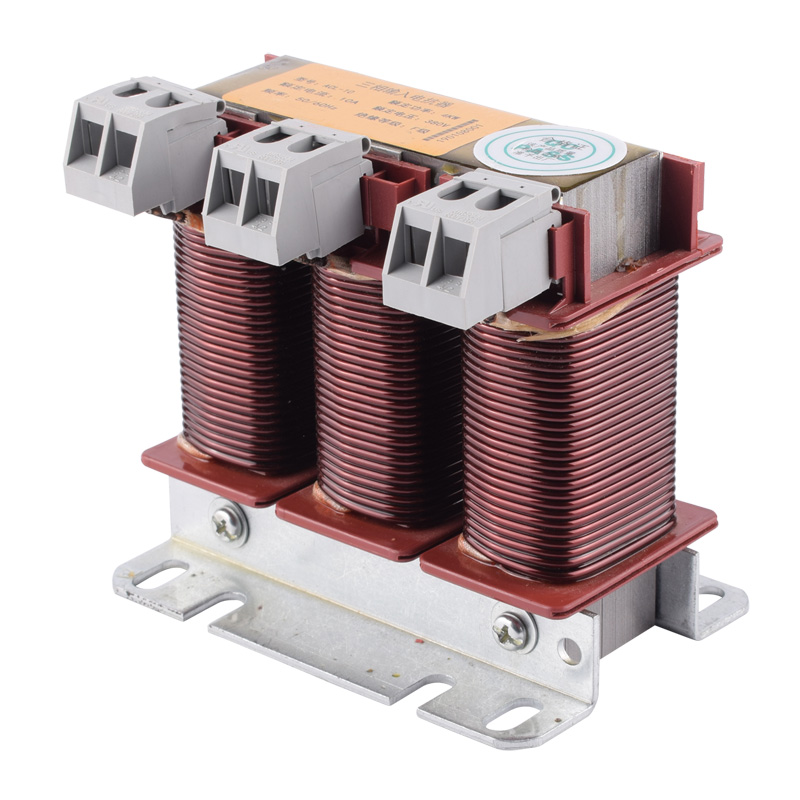

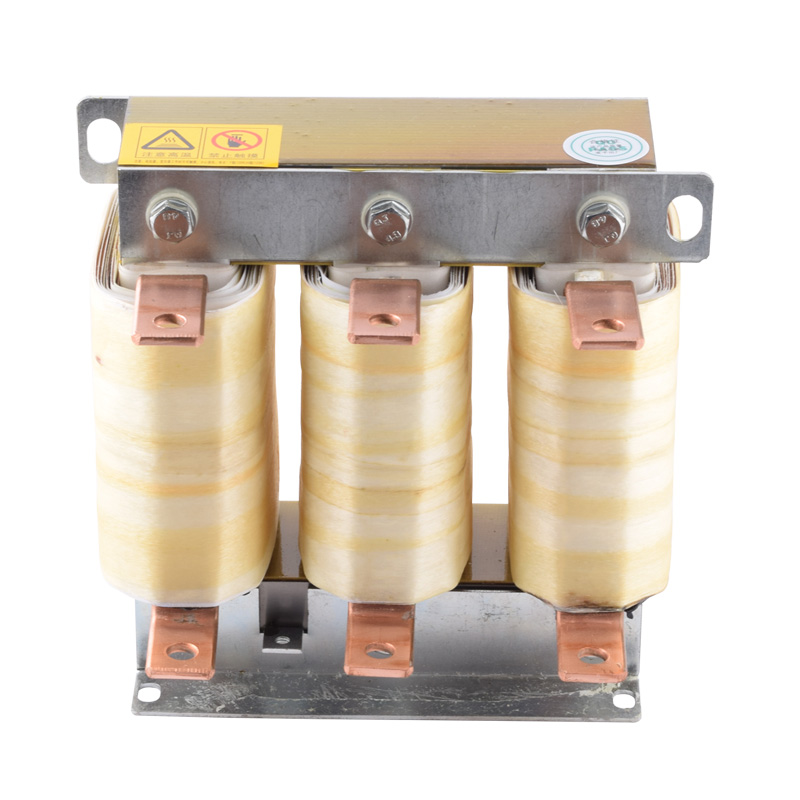

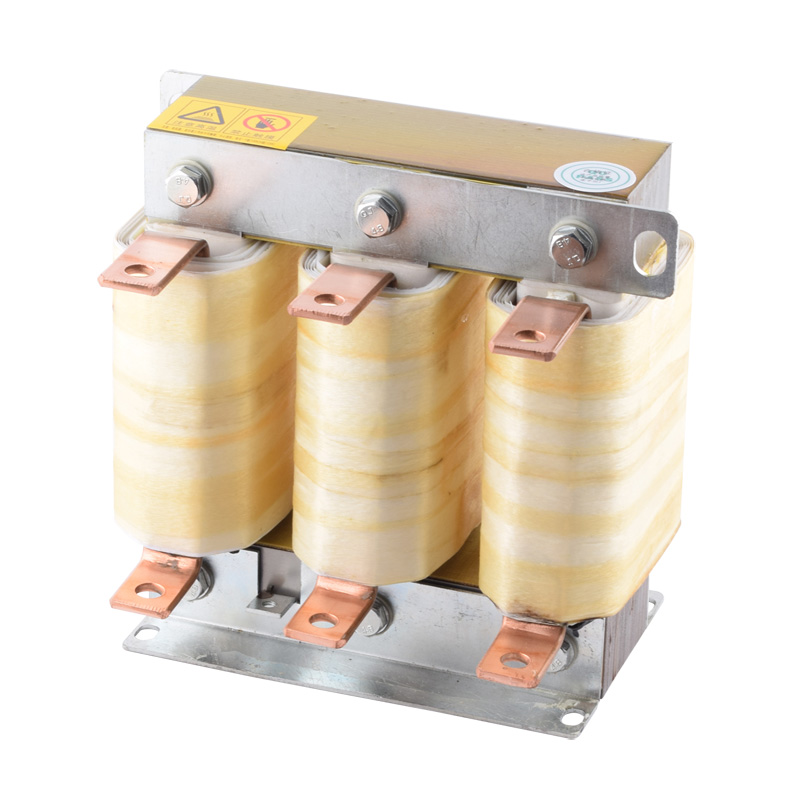

3、结构特点
● 该电抗器分为三相和单相两种,均匀铁心干式;
● 铁芯釆用优质冷轧硅钢片,经高速冲床冲剪,具有毛刺小、规则均匀、瞢片整齐侁美,确保电抗器运行低温升低噪音的性能;
● 线圈釆用优质绝缘导线经专用机器绕制,具有平整度好,外型美观的优点;
● 电抗器在装配过桯中,所有夹件经过防腐蚀处理,关键夹件釆用无磁材料,并经预烘-真空浸漆一热烘固化等一系列流程,使电器线圈与铁芯牢固成体,大大减少了运行时温升及噪声,有效提高了电抗器品质因数及减少谐波的效果;
● 电抗器外形尺寸参考标准柜体尺寸设计,体积小、接线方便,大大节约用户柜体成本投资。
4、性能参数
● 可用于400V、660V系统。
● 额定绝缘水平3KV/min
● 电抗器各部位的温升限值:铁芯不超过45K,电圈温升不超过55K
● 电抗去噪声不大于45dB。
● 三相电抗器的任意两相电抗值之差不大于±3%。
● 耐温等级H级(180C)以上。
5、使用环境条件
● 海拔高度不超过2000米
● 运行环境温度-25℃C至+45°C,相对湿度不超过909%;
● 周围无有害气体,无易燃易爆物品导电粉尘。
● 周围环境应有良好的通风条件如装在柜内,应加装通风设备。
6、型号及尺寸
5次滤波电抗器,电容电压450V
|
电抗器型号 |
电抗器电感量（uH） |
调谐电容器电容量（uH） |
滤波次数 |
额定电流（A） |
外形尺寸长×宽×高（MM） |
安装尺寸（MM） |
|
LKSG-25/1986 |
1986 |
231 |
5 |
25 |
225×155×200 |
170×95 |
|
LKSG-31/1582 |
1582 |
290 |
5 |
31 |
225×160×200 |
170×95 |
|
LKSG-37/1318 |
1318 |
346 |
5 |
37 |
250×170×200 |
200×100 |
|
LKSG-50/981 |
981 |
462 |
5 |
50 |
265×190×215 |
220×120 |
|
LKSG-62/790 |
790 |
579 |
5 |
62 |
280×205×230 |
220×125 |
|
LKSG-74/659 |
659 |
692 |
5 |
74 |
280×210×260 |
220×125 |
|
LKSG-93/527 |
527 |
861 |
5 |
93 |
285×200×290 |
215×125 |
|
LKSG-112/438 |
438 |
1027 |
5 |
112 |
265×200×355 |
215×125 |
|
LKSG-124/396 |
396 |
1137 |
5 |
124 |
265×205×280 |
215×125 |
|
LKSG-149/329 |
329 |
1385 |
5 |
149 |
280×220×420 |
230×145 |
|
LKSG-186/264 |
264 |
1770 |
5 |
186 |
330×230×420 |
290×145 |
|
LKSG-248/198 |
198 |
2275 |
5 |
248 |
325×285×480 |
265×175 |
|
LKSG-310/158 |
158 |
2895 |
5 |
310 |
350×330×520 |
290×205 |
|
LKSG-372/132 |
132 |
3539 |
5 |
372 |
420×350×545 |
360×245 |
7次滤波电抗器，电容电压450V
|
电抗器型号 |
电抗器电感量（uH） |
调谐电容器电容量（uH） |
滤波次数 |
额定电流（A） |
外形尺寸长×宽×高（MM） |
安装尺寸（MM） |
|
LKSG-24/1009 |
1009 |
231 |
7 |
24 |
205×155×155 |
150×95 |
|
LKSG-30/810 |
810 |
290 |
7 |
30 |
205×165×155 |
150×95 |
|
LKSG-36/676 |
676 |
346 |
7 |
36 |
235×165×160 |
170×95 |
|
LKSG-48/506 |
506 |
462 |
7 |
48 |
250×175×175 |
170×100 |
|
LKSG-61/402 |
402 |
579 |
7 |
61 |
250×185×175 |
200×100 |
|
LKSG-73/337 |
659 |
692 |
7 |
73 |
265×200×195 |
200×110 |
|
LKSG-91/269 |
269 |
861 |
7 |
91 |
235×185×240 |
185×110 |
|
LKSG-109/225 |
225 |
1027 |
7 |
109 |
235×185×260 |
185×110 |
|
LKSG-121/191 |
191 |
1137 |
7 |
121 |
235×190×280 |
185×110 |
|
LKSG-146/159 |
159 |
1385 |
7 |
146 |
250×205×315 |
220×125 |
|
LKSG-182/127 |
127 |
1770 |
7 |
182 |
250×210×340 |
220×125 |
7、订货须知
1. 电抗器型号
2. 额定电感值
3. 额定电流A
4. 绝缘等级
5. 额定电压（电网电压）
6. 其他特殊要求可在与销售客服另行规定
7. 电抗率（XC/XL）
