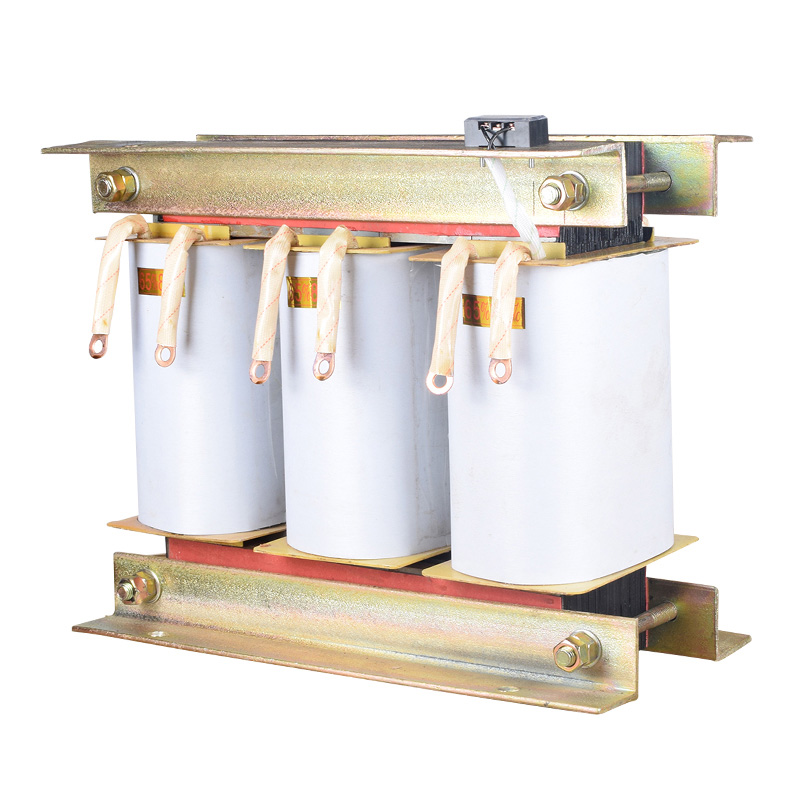

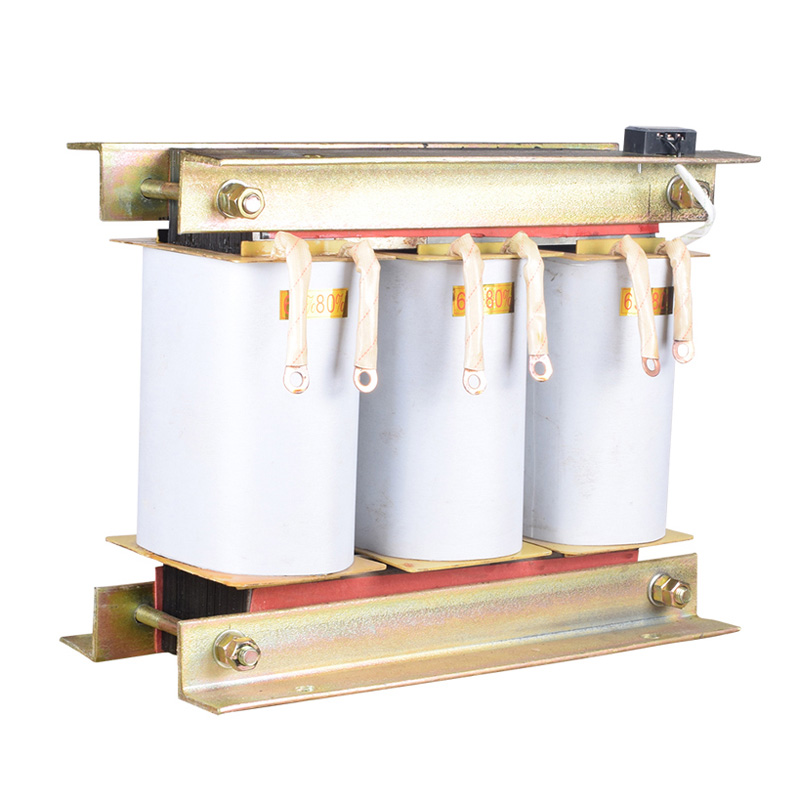

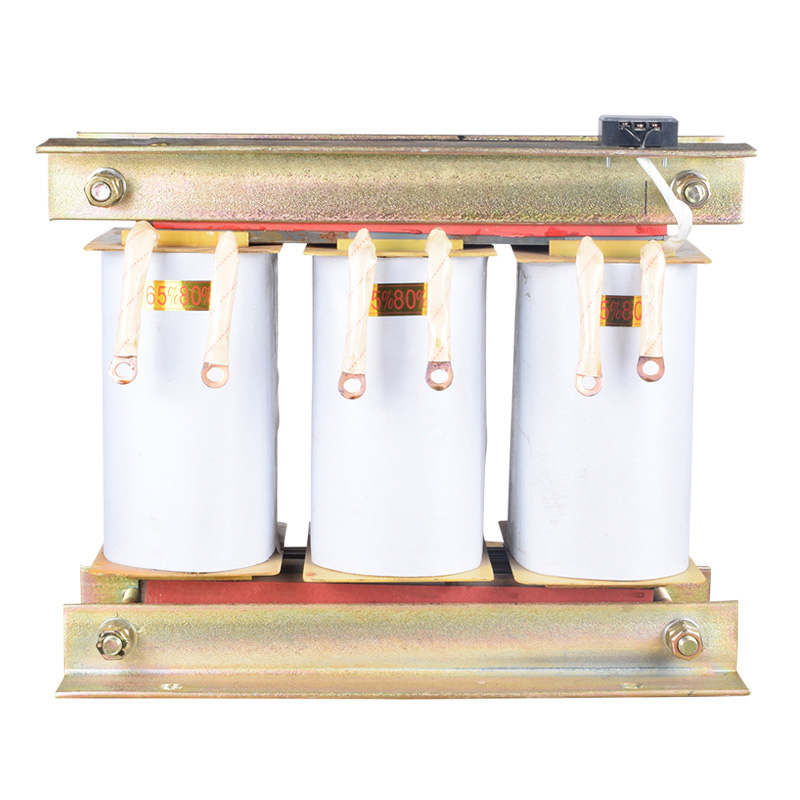

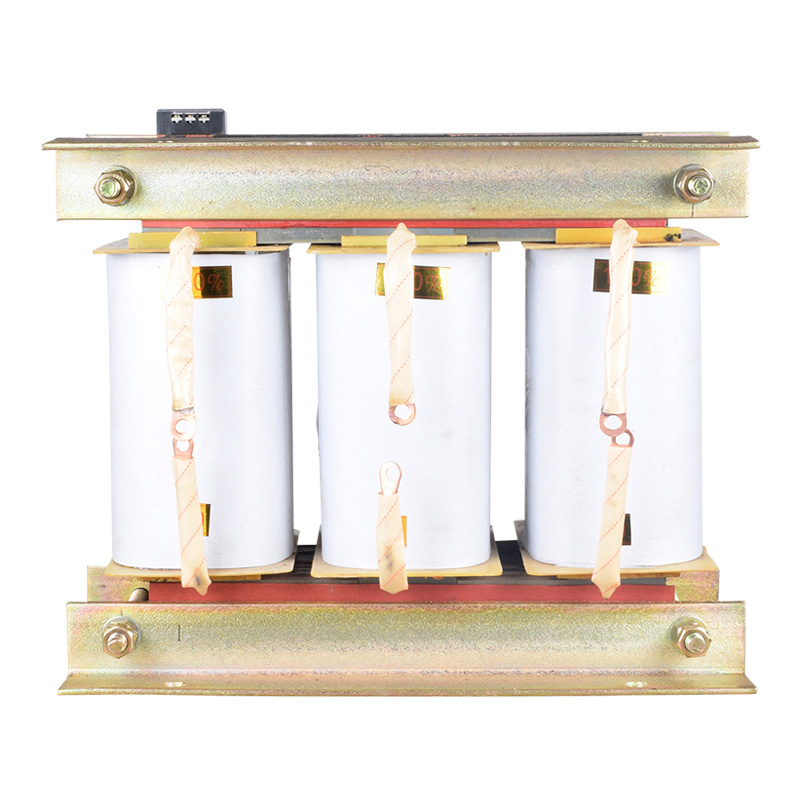

QZB自耦启动自耦变压器
1、概述
QZB自耦启动变压器适用于交流50—60Hz，额定电压380V，功率14KW-800KW的三相鼠笼型感应电动机的不频繁降压起动，以改善电动机起动时对输电网络的影响，一般电压为100%、80%、65%，特殊要求可定做。

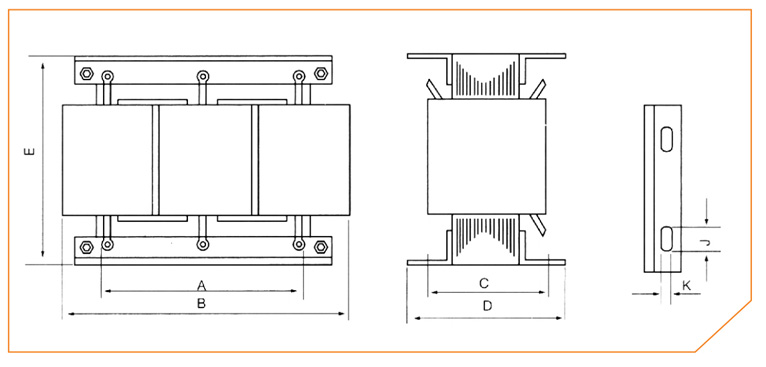

2、外形及安装尺寸
3、特点
1.节能低噪：采用优质冷轧硅钢片叠装；采用特殊浸漆工艺处理，有效降低了运行时的震动和噪声，使变压器更加节能、更加宁静。节能低噪线圈留有通风槽，空气流动畅通，有效降低线圈温度。
2.高可靠性：结构合理，效率高，波形不失真，使用方便可靠，能长时间运行，可隔离开主电网供电，防冲击，防干扰，防雷电。
3.环保特性：具有耐热性、防潮性、稳定性、化学兼容性、低温性、抗辐射性。
4.多功能性：从单一变压器向带有风冷、保护外壳、互感器等多功能组合式变压器发展。
4、产品型号及安装尺寸
|
型号 |
外形尺寸(mm) |
安装尺寸(mm) |
一次启动时间（S） |
安装孔径(mm) |
重量(KG) |
|
QZB-17KW |
300*140*230 |
250*110 |
8 |
8 |
18 |
|
QZB-20KW |
300*140*230 |
250*110 |
8 |
8 |
18 |
|
QZB-22KW |
300*140*230 |
250*110 |
8 |
10 |
18 |
|
QZB-30KW |
300*150*230 |
225*120 |
8 |
10 |
21 |
|
QZB-40KW |
360*165*255 |
280*120 |
12 |
10 |
31 |
|
QZB-45KW |
360*165*255 |
280*120 |
12 |
10 |
32 |
|
QZB-55KW |
360*175*285 |
280*120 |
12 |
10 |
37 |
|
QZB-75KW |
360*185*285 |
280*130 |
12 |
10 |
46 |
|
QZB-90KW |
390*195*310 |
310*155 |
15 |
10 |
54 |
|
QZB-115KW |
420*205*335 |
310*155 |
15 |
10 |
60 |
|
QZB-135KW |
420*230*335 |
310*145 |
15 |
10 |
70 |
|
QZB-160KW |
470*240*375 |
310*155 |
18 |
10 |
90 |
|
QZB-190KW |
470*260*375 |
310*155 |
18 |
10 |
101 |
|
QZB-225KW |
550*260*420 |
310*160 |
20 |
12 |
129 |
|
QZB-260KW |
580*280*420 |
310*170 |
20 |
12 |
131 |
|
QZB-300KW |
600*270*420 |
310*175 |
23 |
12 |
159 |
|
QZB-320KW |
600*270*420 |
310*175 |
23 |
12 |
160 |
|
QZB-350KW |
600*350*460 |
400*205 |
28 |
16 |
|
|
QZB-400KW |
230*200*245 |
400*205 |
28 |
16 |
|
|
QZB-450KW |
230*200*245 |
400*205 |
32 |
16 |
|
|
QZB-500KW |
750*380*500 |
400*205 |
35 |
16 |
|
|
QZB-600KW |
750*400*500 |
400*205 |
35 |
16 |
5、定做变压器需要提供哪些参数？
1.额定功率：输出电压×电流；
2.工作频率：一般国内是220V/50Hz，可定做1000Hz以内
3.输出电压：工作的额定电压和空载电压
4.输出电流：输出额定工作电流或空载电流
5.外形尺寸：变压器外形的长宽高
6.特殊要求：其他特殊要指温升、效率、绝缘等级、电压调整率、接线方式等。
7.场景用途：技术工程师在设计特种变压器时，需要了解变压器使用在什么行业及工作场景，才能针对性的设计出满足用户使用需求的变压器，
百姓公司有20年特种变压器设计及制造经验，可免费提供技术支持。
