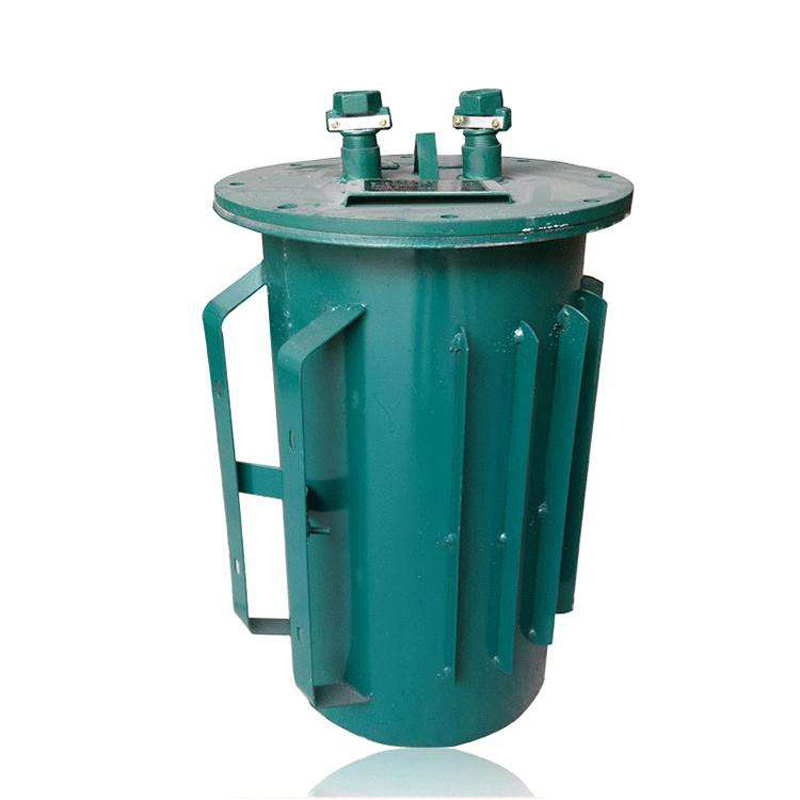

KSG矿用防爆变压器

1、概述

KSG矿用照明变压器适用于煤矿井下有沼气煤尘的爆炸危险场所。是一种可移动的成套供、变电装置，在交流50/60Hz的电源中,用来改变交流电压的大小，变压器输入电压有1140V、660V、380V、220V，为煤电钻、井下照明、信号等设备提供660V、380V、220V、133V、127V、36V、24V、12V以满足矿井用电设备所需的低压电源。具有机械强度高、温升低、散热效果好等优点。铁芯选用优质低损耗硅钢片，空载损耗低、空载电流小、噪音低。采用H级绝缘材料及先进的绝缘结构，热稳定性好，可在高温下持续满负荷运行。

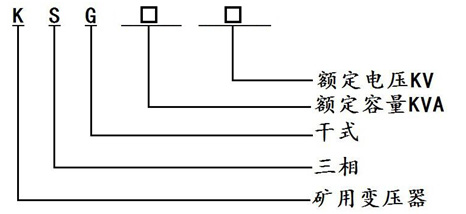

2、型号及其含义

3、主要参数

产品品牌：百姓
产品型号：KSG-2.5/4/5/68/10/15/20/25/30/40/50/60/80/100KVA
容量：2500~100KVA/
输入电压：1140V、660V、380V、220V
输出电压：660V、380V、220V、133V、127V、36V、24V
频率：50Hz/60Hz
效率：≥95%
绝缘等级：F级、H级
波形失真：无附加波形
绝缘电阻：≥50MΩ
温升：60K
电气强度：工频正弦电压3000V历时1分钟无击穿及闪络现象
过载能力：二倍的额定电流，维持1分种
环境温度：－20℃~＋50℃
湿度：≤95%RH不结露
冷却方式：干式自冷
是否定制：可按用户需要定做

4、结构

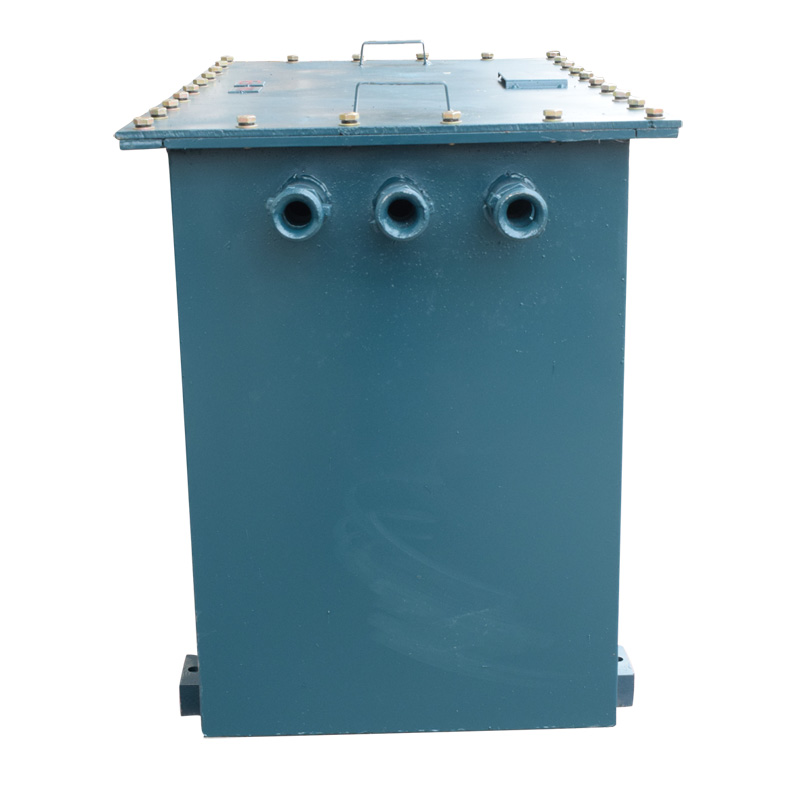

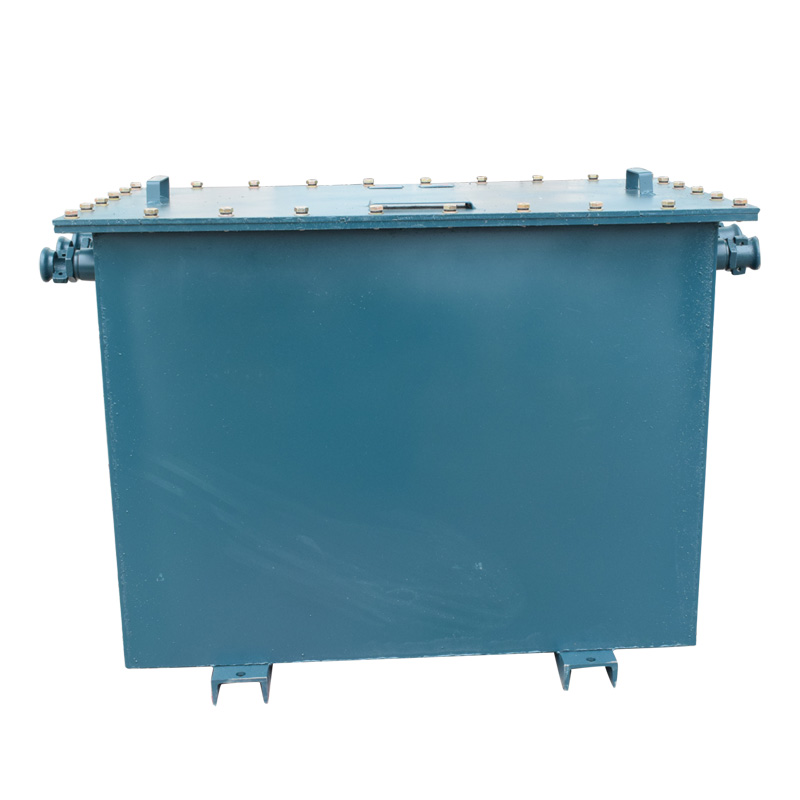

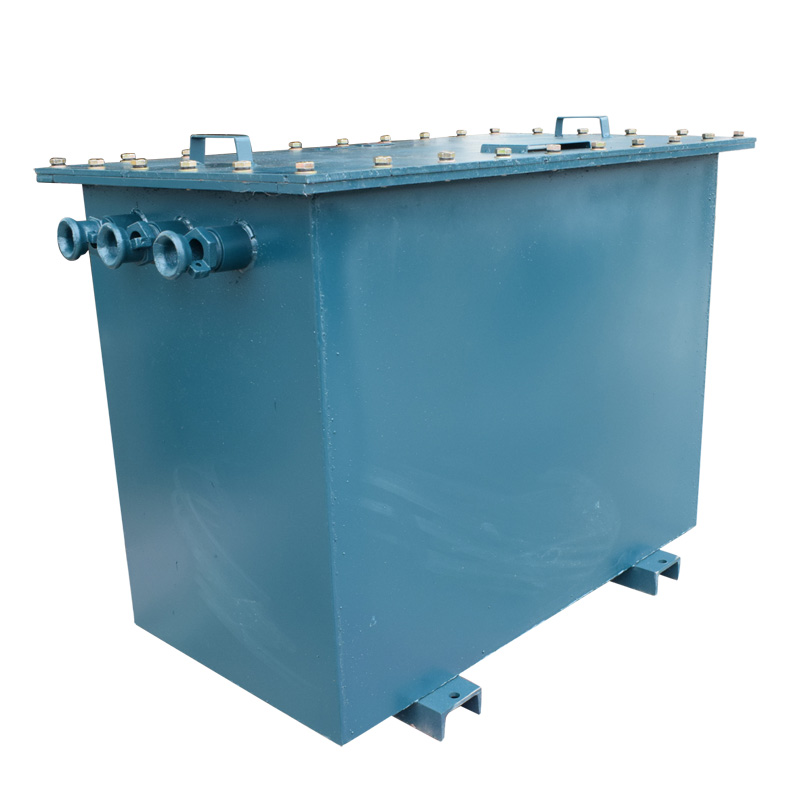

1.箱壳系由钢板焊接制成,箱壳可经受8个大气压力的波压试验,箱盖与箱沿之间接触面符合防滴水、撞击要求。

2.箱盖由钢板制成,箱壳上有两个电缆岀线套,岀线套风面放置橡胶垫圈,电缆穿过橡胶垫圈,旋紧岀线套后,可借橡胶垫圈压紧电缆以确保密封,所选的电缆外径必须与橡胶垫圈配合紧密,务必使电缆能被压紧完全密封,以保证隔离性能。

3.高压线圈可接成星形接法或三角形接法。改造时,需将变压器与电源切断,打开箱盖,在器身接线板上进行,高压接线板联。

4.在箱壳内有接地用的螺栓,箱壳拖架上也焊有接地螺栓,均应妥为接地。

5.箱壳外面焊有拖架,供在水平位置使用拖动,在运输或储藏进可直立存放,以节省地位。

6.具有晶料取向低耗冷轧硅钢片的铁心及采用B级绝缘多层圆简式线圈结构,空气自冷式矿井內装置。

5、定做变压器需要提供哪些参数？

1.额定功率：输出电压×电流；

2.工作频率：一般国内是220V/50Hz，可定做1000Hz以内

3.输出电压：工作的额定电压和空载电压

4.输出电流：输出额定工作电流或空载电流

5.外形尺寸：变压器外形的长宽高

6.特殊要求：其他特殊要指温升、效率、绝缘等级、电压调整率、接线方式等。

7.场景用途：技术工程师在设计特种变压器时，需要了解变压器使用在什么行业及工作场景，才能针对性的设计出满足用户使用需求的变压器，

百姓公司有20年特种变压器设计及制造经验，可免费提供技术支持。
