三相隔离变压器
1、概述
三相隔离变压器广泛适用于交流50～60Hz电路中，如进口重要设备、精密机床、伺服电机、印刷机、机械电子设备、数控机床、火花机、医疗设备、整流装置，照明等。常见的有输入电压660V、440V、400V、380V，输出电压380V、220V、200V等，变压器的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置（一般为土5%）、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等，均可根据用户的要求进行精心的设计与制造；
2、使用条件
1、海拔高度不超过2000米。
2、环境温度：-15℃~+45℃。
3、相对湿度：≤90%。
4、安装场所应无严重影响变压器绝缘强度的气体，蒸汽，化学性沉积，污垢，导电尘埃及无其他易爆易燃易腐蚀的物质。
5、凡不符合上述使用条件的，应与我们协商确定，我们可根据用户的要求定制。
3、主要参数
产品品牌：百姓
产品型号：SG-500VA~2000KVA
相数：三相
输入电压：三相660V、440V、400V、380V、220V
输出电压：三相380V、220V、200V
频率：50Hz/60Hz
效率：95%
绝缘等级：F级、H级
联接方式：星形、三角形
波形失真：无附加波形
绝缘电阻：≥50MΩ
温升：60K
电气强度：工频正弦电压3000V历时1分钟无击穿及闪络现象
过载能力：二倍的额定电流，维持1分钟
环境温度：－20℃~＋50℃
湿度：≤95%RH不结露
冷却方式：干式自冷/风冷
工作场所：无腐蚀性气体及导电粉尘
是否定制：可按用户需要定做
4、产品特点
1、科学合理的设计，将电压变动率控制在1~1.5%以内。
2、采用优质全新硅钢片制造，有效减少铁损，提高转换效率。
3、采用高度耐温优质线材绕制，降低变压器自身损耗，并浸绝缘漆烘干。
4、采用H级绝缘材料，耐高温DMD绝缘材料，提高了耐高压强度、绝缘等级，延长使用寿命。
6、外观设计美观、新颖，功率密度大，体积小，空间使用率高。

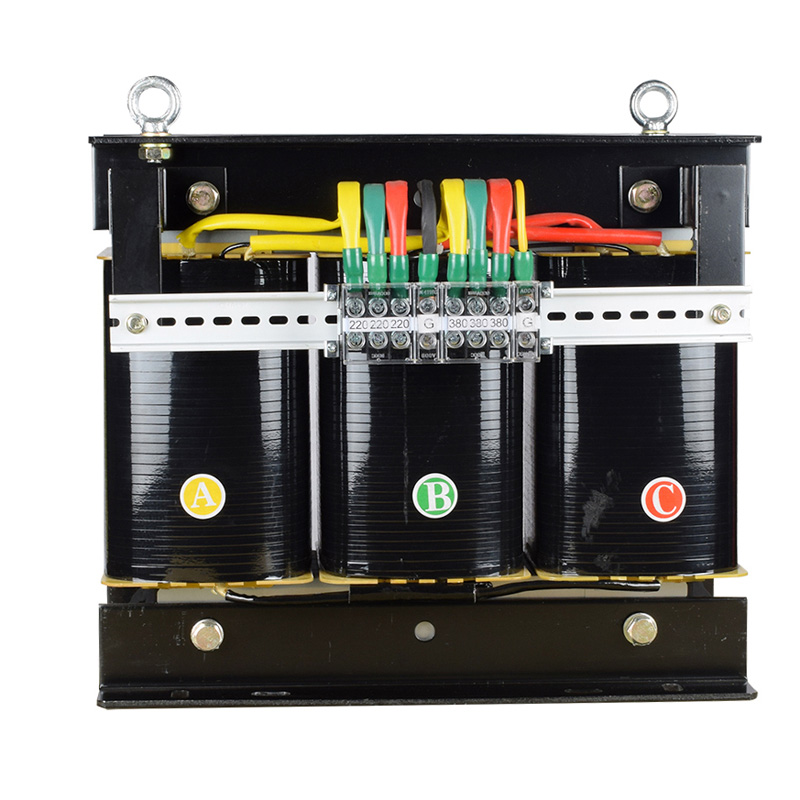

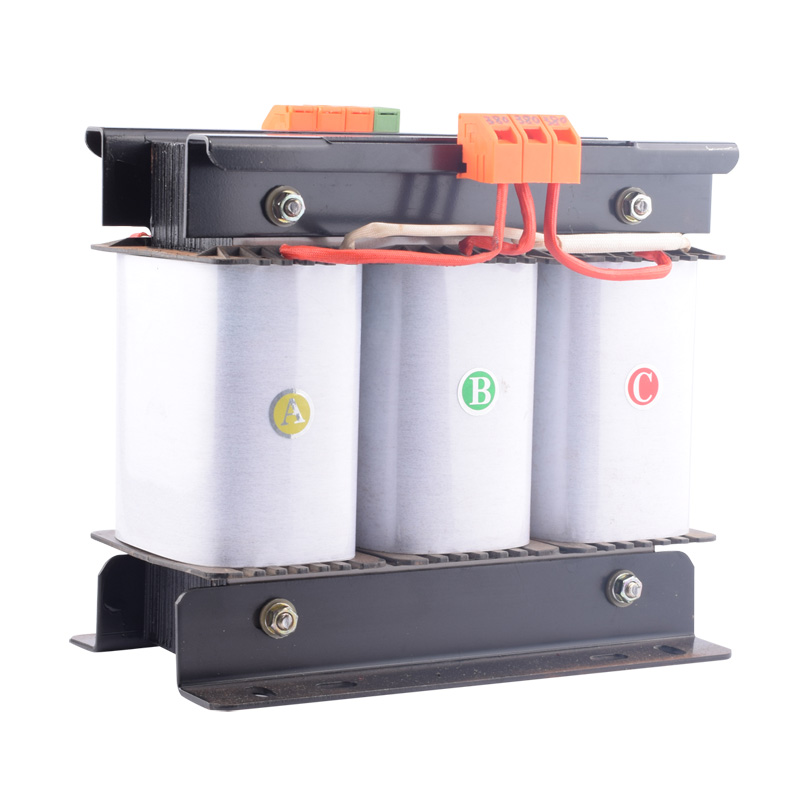

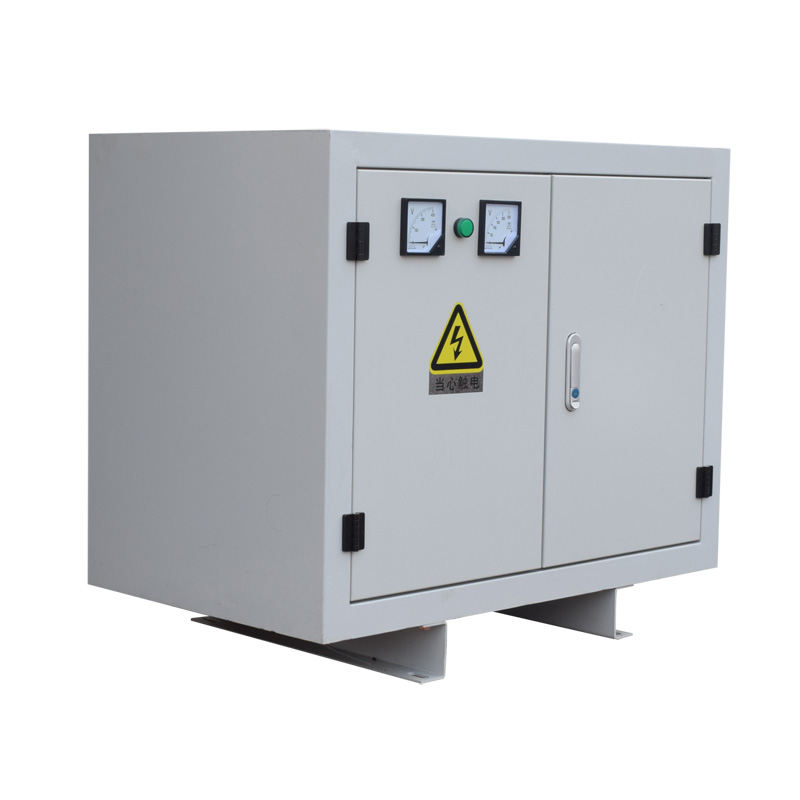

7、产品按结构分为开启式和防护式两种，防护式是采用钢板加工成箱壳，变压器在箱壳内部，箱壳外有进出线孔，以便安装电源线路，并采用风机散热。必要时可按用户要求增加电压表,指示灯等。
5、产品型号外形及安装尺寸
|
型号 |
外形尺寸(开启式) |
安装孔距 |
外形尺寸(防护式) |
重量（KG） |
|
B × D × E（MM） |
A × C（MM） |
B × D × E（MM） |
||
|
SG-1KVA |
200×150×210 |
180×120 |
310×280×300 |
10.8 |
|
SG-1.5KVA |
240×150×230 |
180×120 |
350×300×360 |
17 |
|
SG-2KVA |
240×160×230 |
180×150 |
350×300×360 |
19 |
|
SG-3KVA |
250×180×230 |
180×170 |
350×300×360 |
25 |
|
SG-4KVA |
300×180×280 |
220×180 |
400×350×410 |
29 |
|
SG-5KVA |
300×200×280 |
220×200 |
400×350×410 |
40 |
|
SG-7KVA |
380×200×350 |
280×180 |
500×400×480 |
46 |
|
SG-8KVA |
380×220×350 |
280×190 |
500×400×480 |
58 |
|
SG-10KVA |
380×240×350 |
280×220 |
500×400×480 |
60 |
|
SG-15KVA |
420×220×400 |
280×220 |
600×500×580 |
78 |
|
SG-20KVA |
420×240×410 |
280×260 |
600×500×580 |
110 |
|
SG-30KVA |
480×260×460 |
320×260 |
600×500×580 |
154 |
|
SG-40KVA |
530×320×500 |
320×280 |
750×600×720 |
180 |
|
SG-50KVA |
530×350×520 |
450×260 |
750×600×720 |
210 |
|
SG-80KVA |
630×400×580 |
450×280 |
850×650×820 |
290 |
|
SG-100KVA |
720×500×650 |
550×350 |
950×700×850 |
330 |
|
SG-200KVA |
850×550×700 |
600×400 |
1100×800×1000 |
480 |
|
SG-300KVA |
1000×650×800 |
680×420 |
1200×800×1100 |
550 |
5、定做变压器需要提供哪些参数？
1.额定功率：输出电压×电流；
2.工作频率：一般国内是220V/50Hz，可定做1000Hz以内
3.输出电压：工作的额定电压和空载电压
4.输出电流：输出额定工作电流或空载电流
5.外形尺寸：变压器外形的长宽高
6.特殊要求：其他特殊要指温升、效率、绝缘等级、电压调整率、接线方式等。
7.场景用途：技术工程师在设计特种变压器时，需要了解变压器使用在什么行业及工作场景，才能针对性的设计出满足用户使用需求的变压器，
