JBK3机床控制变压器

所属分类：常用变压器

打印当前页

放入收藏夹

产品详情

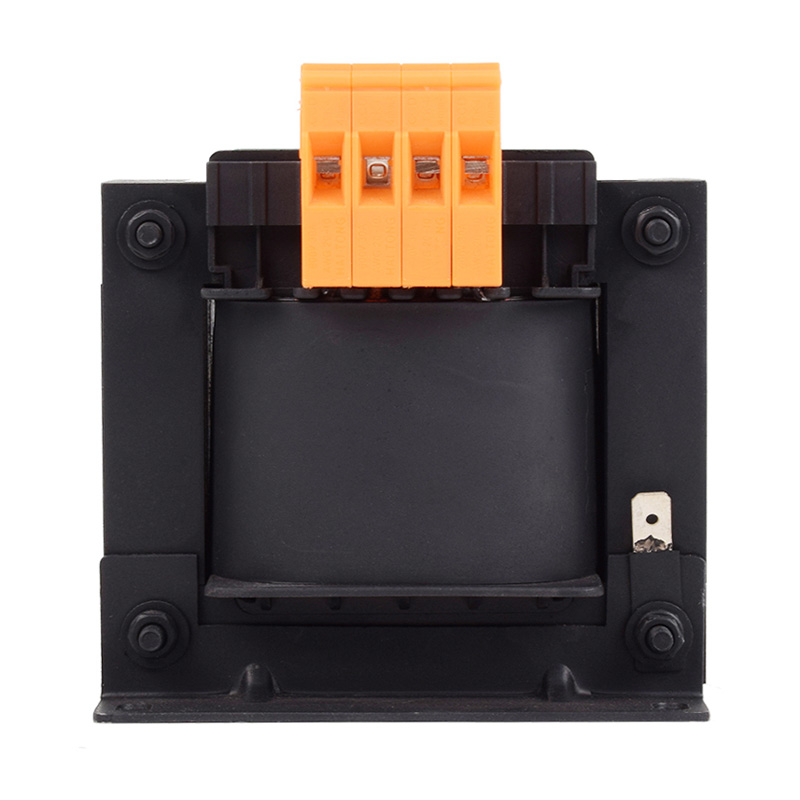

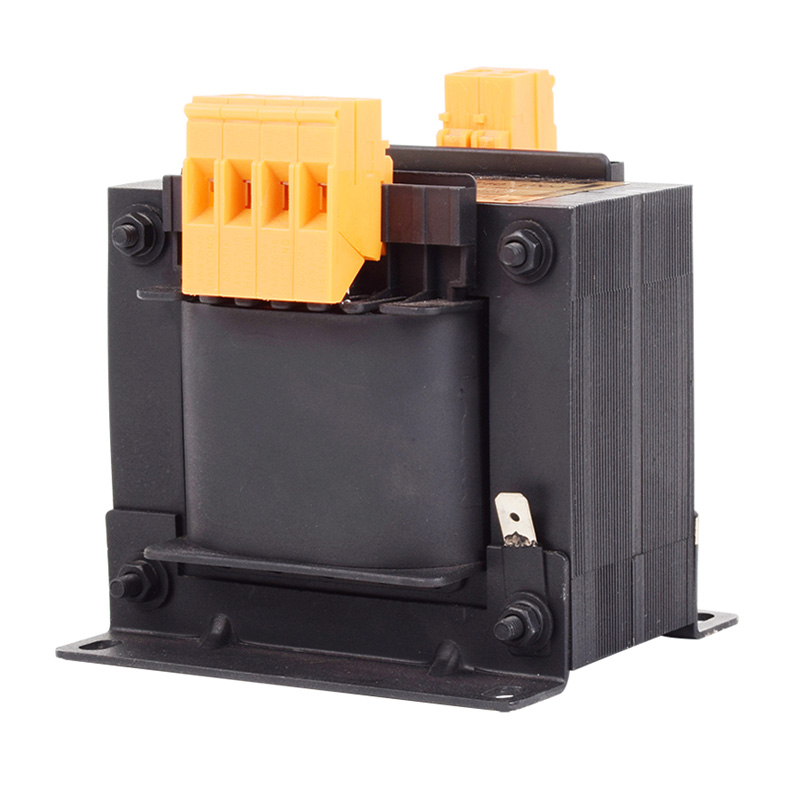

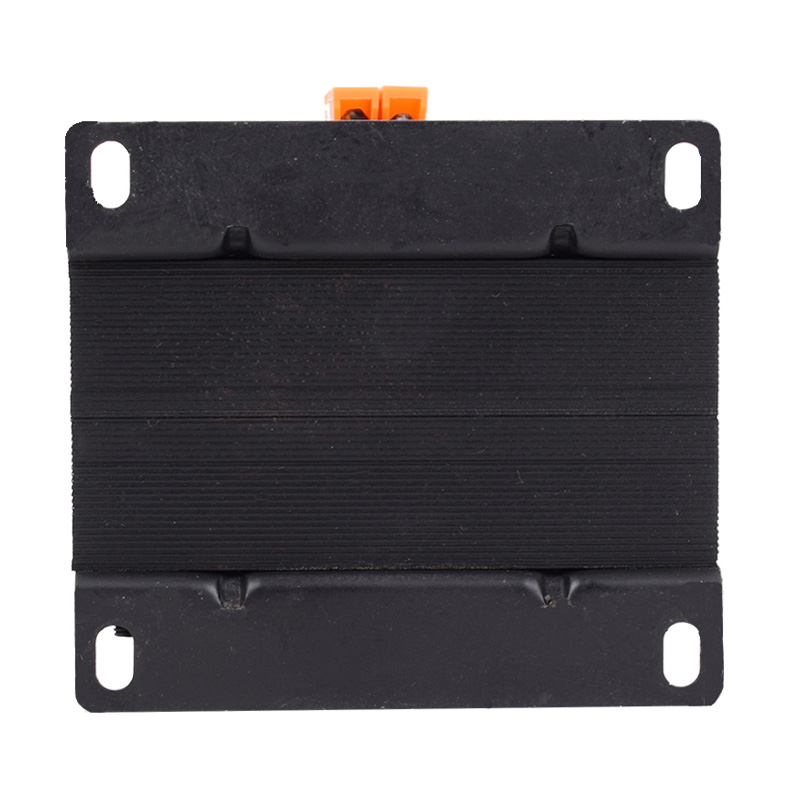

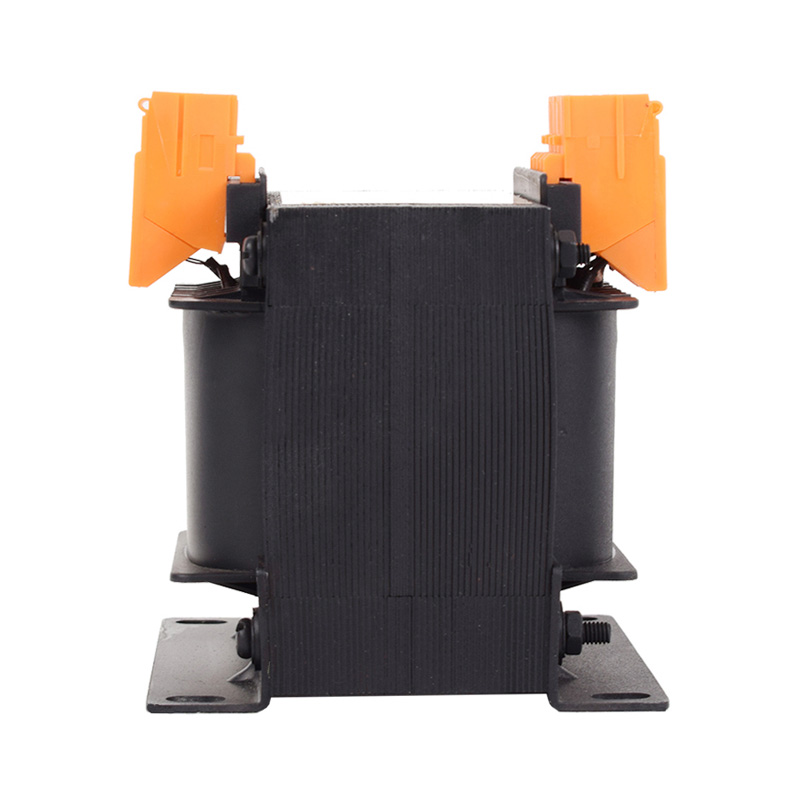

JBK3机床控制变压器
1、概述
JBK3系列机床控制变压器是由硅钢片，线圈组合两大部分而成的；初级和次级分开绕制，或者使用工字型骨架重叠绕制，并绝缘开。变压器有专用接地线螺钉和标志，接线采用瓦型垫圈组合螺丝，接线端子采用防护型，防止整体接触到有电部位。它是一种专门为机床设备量身打造的一款新型变压器，可用于机床和机械设备中控制局部照明及指示灯。

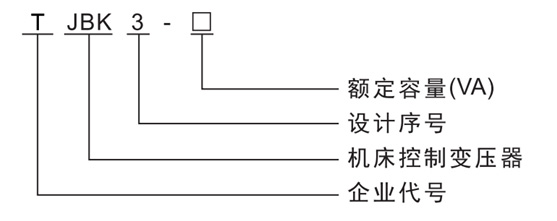

2、型号及其含义

3、使用环境
1. 周围温度为-5C~+40℃
2. 海拔高度不超过2000米;
3. 周围空气最大相对湿度90%(温度为+25C时)
4. 电源电压波形为正弦波或近似于正弦波;
5. 无蒸气、化学性沉积、导电粉尘、污垢污垢及其它爆炸性和腐蚀性气体
6. 无严重的振动和颠簸;

4、技术参数
相数：单相
容量：50VA~2500VA
输入电压：单相220V、380V
输出电压：6.3V、12V、24V、36V、55V、70V、110V、127V、220V、380V等（可定制）
频率：50/60Hz
效率：≥90%
绝缘等级：F级、H级、HC级可供选择（常规H级）耐温180°
工作效率：感应式（隔离式）
波形失真：无附加波形失真
绝缘电阻：≥50MΩ
温升：60K
电气强度：工频正弦电压3000V历时1分钟无击穿及闪络现象
过载能力：二倍的额定电流，维持1分钟
执行标准：产品符合VDE0550， IEC439、JB5555、GB226等国际国家标准
环境温度：－20℃~＋50℃
湿度：≤95%RH不结露
海拔高度：＜1000米
相对湿度：＜90%
冷却方式：干式自冷/风冷
工作场所：无腐蚀性气体及导电粉尘
设计寿命：20年以上
备货情况：常规单相220V/三相380V有现货，具体请联系销售人员
注意：安装场所无严重影响变压器绝缘的气体蒸气、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性气体及导电粉尘

5、产品特点
1. 体积小、接线安全可靠、防护等级高、性能良好等特点，且能够的在额定负载中长期有效工作。
2. 先进的产品设计，严格控制产品的发热部位及最热点温升，线圈、引线采用耐高温导线，电流密度选取较低。
3. 过载能力强：
4. 产品具有较强的过负载能力和过电压能力，产品设计、制造充分考虑负载特性，从温升、绝缘性能及附件选择等各方面满足过载要求。
5. 节电效果明显，噪声低（<65dB）。

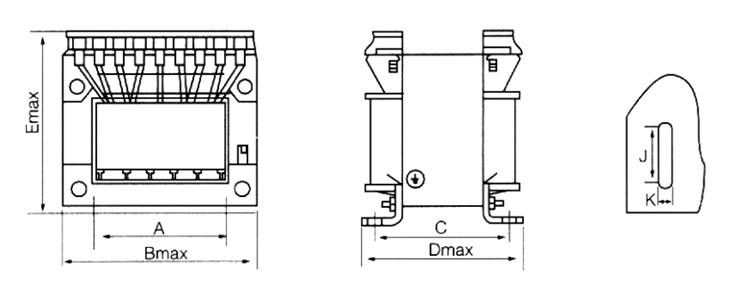

6、型号及安装尺寸

型号	外形尺寸（MM）			安装孔距（MM）		安装孔 K×J（MM）
型号	B max	D max	E max	A	C	安装孔 K×J（MM）
JBK3-40VA	78	70	86	56±0.5	51±3	4.8×9
JBK3-63VA	78	70	86	56±0.5	51±2	4.8×9
JBK3-100VA	85	85	93	64±0.5	67±0.5	4.8×9
JBK3-160VA	96	90	103	84±0.5	74±2	5.8×11
JBK3-250VA	96	105	103	84±0.5	88±2	5.8×11
JBK3-300VA	96	115	114	84±0.5	96±2	5.8×11
JBK3-400VA	120	113	123	90±0.5	90±2	7×13
JBK3-630VA	150	118	145	122±0.5	86±2	7×13
JBK3-800VA	150	128	145	122±0.5	100±2	7×13
JBK3-1000VA	155	205	145	127.5±2	152±2	7×12卧式
JBK3-1600VA	180	230	160	140±2	176±2	7×12卧式
JBK3-2500VA	205	260	175	173±2	200±2	7×12卧式

7、订货须知

1、变压器的基本型号、规格、容量及数量；

2、变压器的初（输入）、次级（输出）电压；

3、多组次级电压时需提供各输出电压的容量分配；

4、外形及安装尺寸仅供参考，如要求的尺寸需要改变，须在订货时说明。

注：用户如有特殊要求，本公司可按用户需求精心设计制造。
