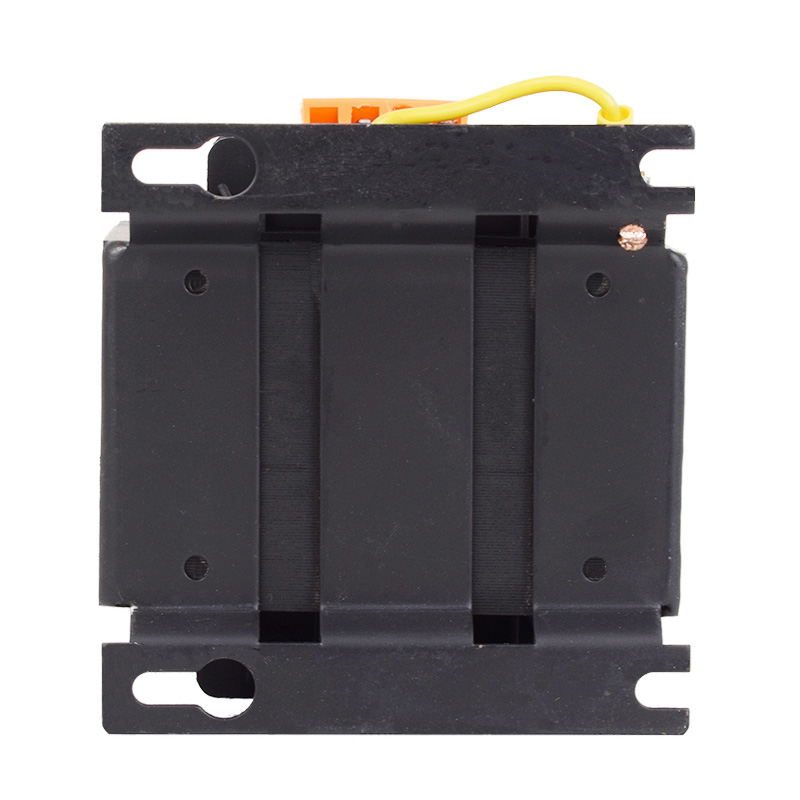

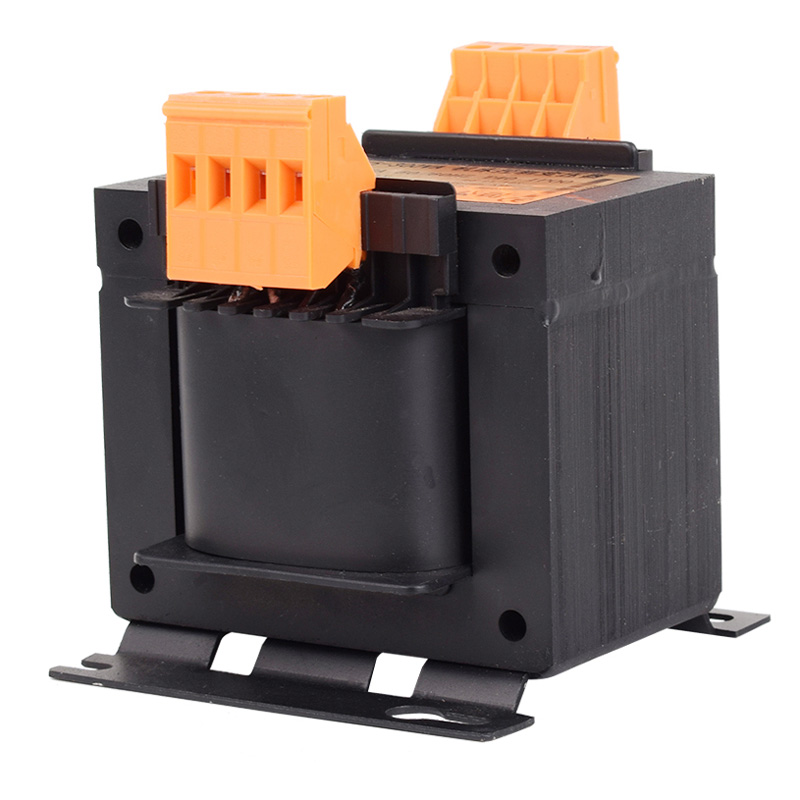

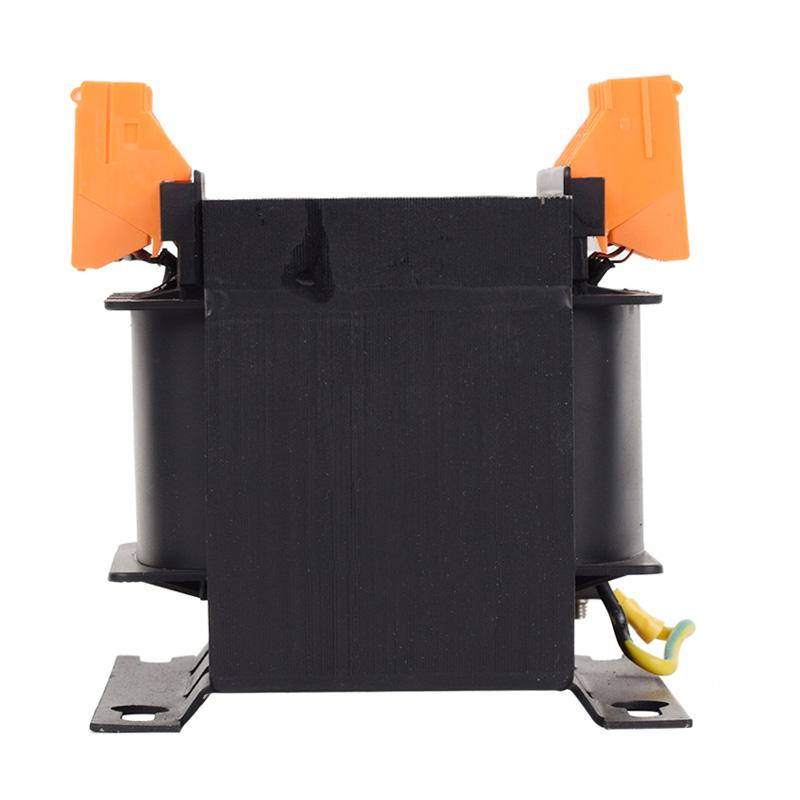

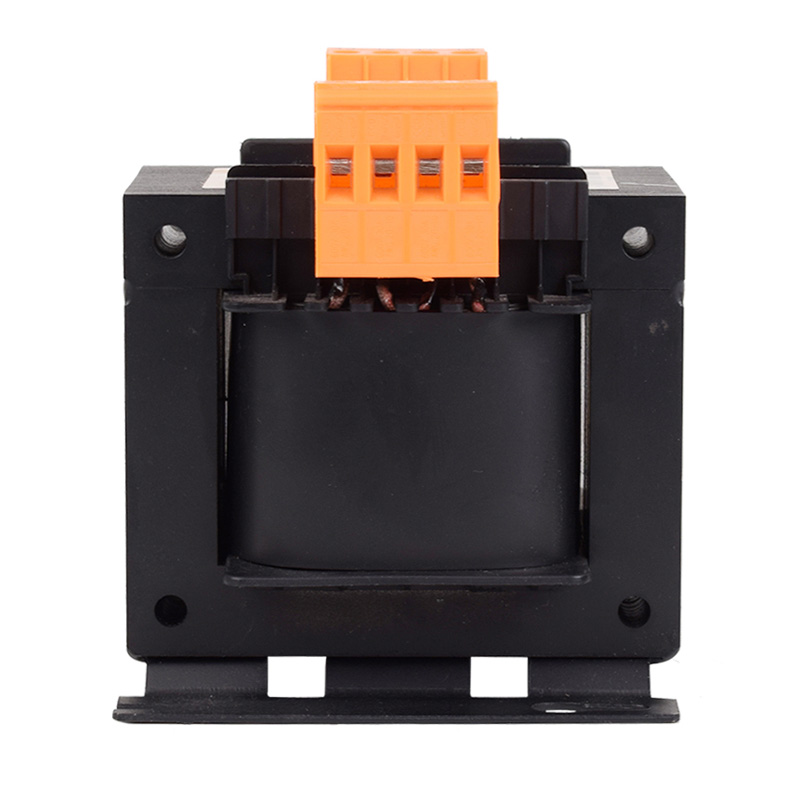

JBK5机床控制变压器

1、概述

     JBK5系列机床控制变压器是我公司引进德国90年代中期新型变压器系列,在JBK3系列机床控制变压器基础上,经过多年来进一步吸收国外同类产品,并优选国外先进方法后接线端子结构、将端子与骨架合在一起,使防护等级提高到P2LX,防止偶然触及电路。采用国内杄冷压接线端子,接线方式可以使接线密集程度提高。

变压器的硅钢片与硅钢片之间联接、硅钢片与底板联接均采用氬弧焊接工艺,形成一个整体,简捷明了。尤其是底板-次性成型,安装尺寸较JBK3系列更为准确,而采用优质防蚀合金材料,大提高了接地性能的可靠性,全面提高了产品质量,适用于频率在50~60Hz,输入电压380V、220V，输出电压380V、220V、127V、110V、70V、55V、36V、24V、12V、6.3V、等，作为各行各业的数控机床、雕刻机、螺杆空压机、磨床、摇臂钻床、线切割机、机械设备,一般电器控制电源和工作、信号灯的电源之用。百姓公司可按用户精心设计与制造。

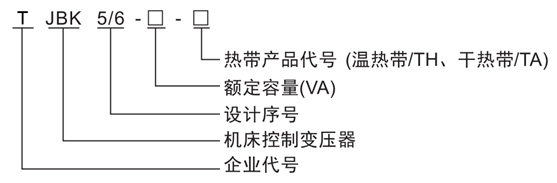

2、型号及其含义

3、使用环境

1. 周围温度为-5C~+40℃

2. 海拔高度不超过2000米;

3. 周围空气最大相对湿度90%(温度为+25C时)

4. 电源电压波形为正弦波或近似于正弦波;

5. 无蒸气、化学性沉积、导电粉尘、污垢污垢及其它爆炸性和腐蚀性气体

6. 无严重的振动和颠簸;

4、技术参数

相数：单相

容量：50VA~2500VA

输入电压：单相220V、380V

输出电压：6.3V、12V、24V、36V、55V、70V、110V、127V、220V、380V等（可定制）

频率：50/60Hz

效率：≥90%

绝缘等级：F级、H级、HC级可供选择（常规H级）耐温180°

工作效率：感应式（隔离式）

波形失真：无附加波形失真

绝缘电阻：≥50MΩ

温升：60K

电气强度：工频正弦电压3000V历时1分钟无击穿及闪络现象

过载能力：二倍的额定电流，维持1分钟

执行标准：产品符合VDE0550， IEC439、JB5555、GB226等国际国家标准

环境温度：－20℃~＋50℃

湿度：≤95%RH不结露

海拔高度：＜1000米

相对湿度：＜90%

冷却方式：干式自冷/风冷

工作场所：无腐蚀性气体及导电粉尘

设计寿命：20年以上

备货情况：常规单相220V/三相380V有现货，具体请联系销售人员

注意：安装场所无严重影响变压器绝缘的气体蒸气、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性气体及导电粉尘

5、产品特点

1.    体积小、接线安全可靠、防护等级高、性能良好等特点，且能够的在额定负载中长期有效工作。

2.    先进的产品设计，严格控制产品的发热部位及最热点温升，线圈、引线采用耐高温导线，电流密度选取较低。

3.    过载能力强：

4.    产品具有较强的过负载能力和过电压能力，产品设计、制造充分考虑负载特性，从温升、绝缘性能及附件选择等各方面满足过载要求。

5.    节电效果明显，噪声低（<65dB）。

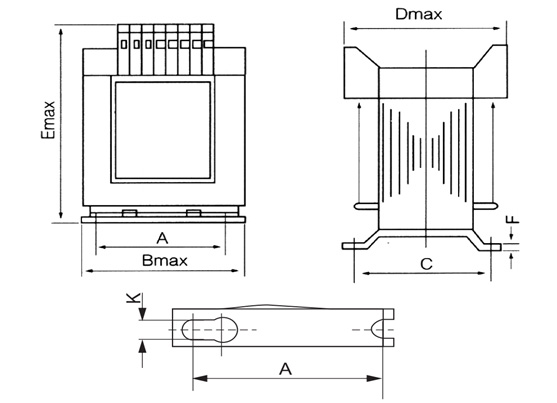

6、型号及安装尺寸

7、订货须知

1、变压器的基本型号、规格、容量及数量；

2、变压器的初（输入）、次级（输出）电压；

3、多组次级电压时需提供各输出电压的容量分配；

4、外形及安装尺寸仅供参考，如要求的尺寸需要改变，须在订货时说明。

注：用户如有特殊要求，本公司可按用户需求精心设计制造。
