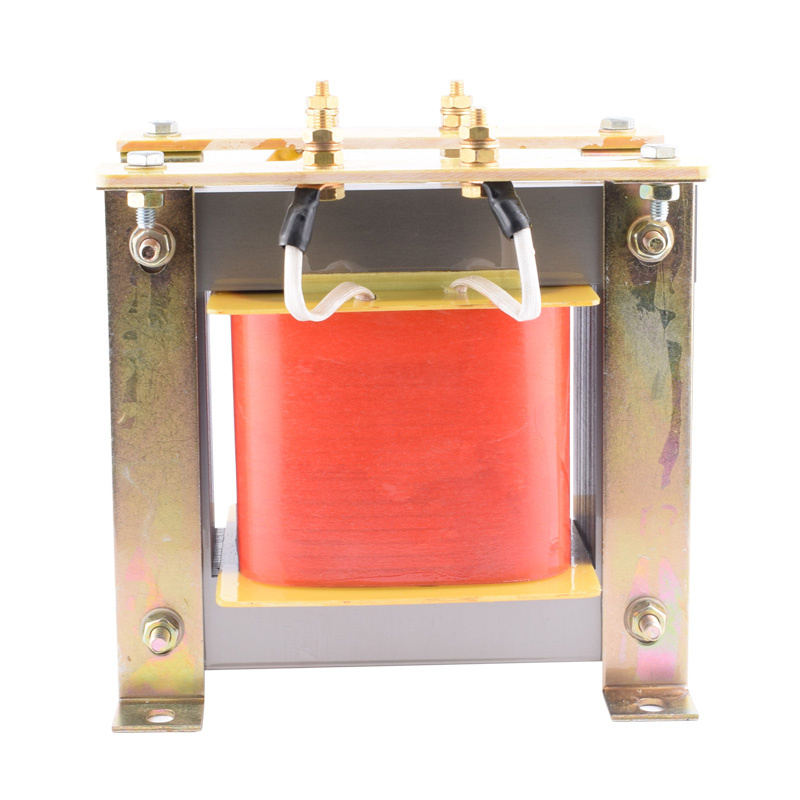

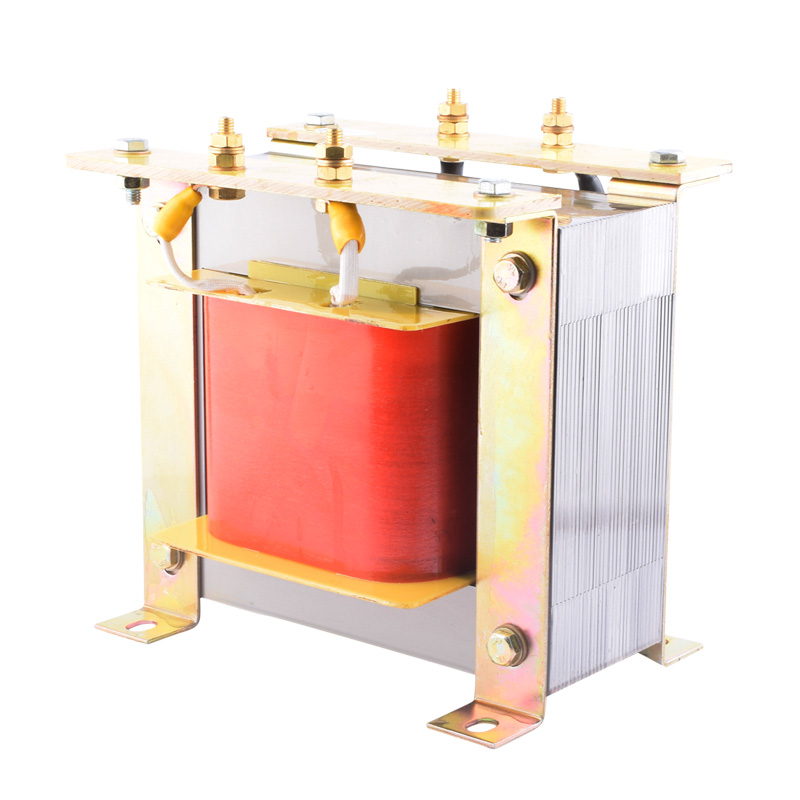

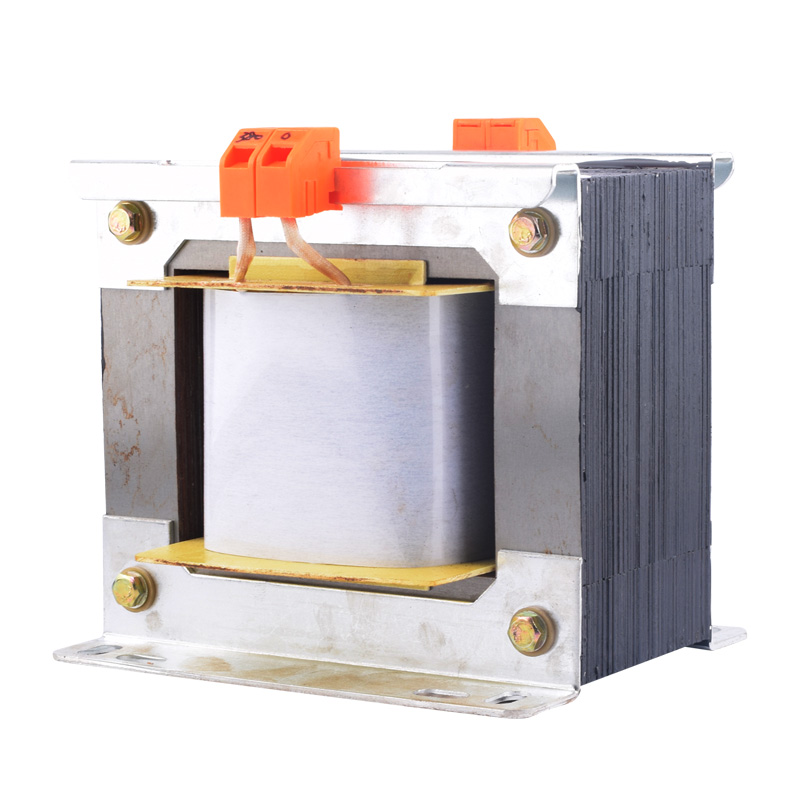

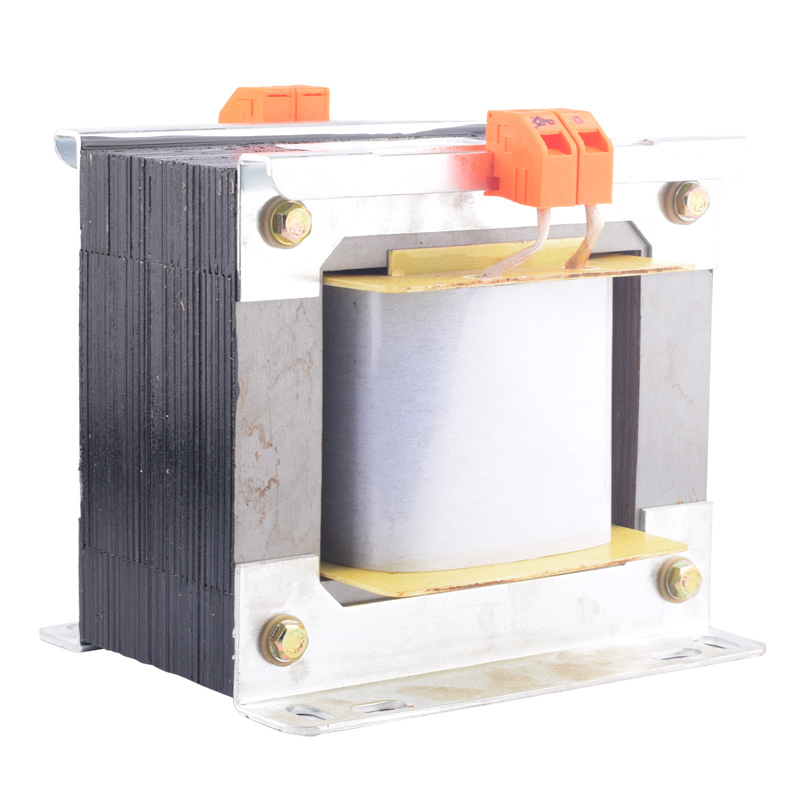

BK控制变压器
1、概述
BK控制变压器是单相隔离变压器的一种常见变压器，适用于频率在50-60Hz，电压至500V以下的电路中，通常用作机床控制电器、局部照明、信号指示灯、隔离电源、升压降压等电压转换，具有体积小、接线安全可靠、防护等级高、性能良好等特点，且能够的在额定负载中长期有效工作，有较强的过负载能力和过电压能力，产品设计、制造充分考虑负载特性，从温升、绝缘性能及附件选择等各方面满足过载要求。
2、使用环境
1. 周围温度为-5C~+40℃
2. 海拔高度不超过2000米;
3. 周围空气最大相对湿度90%(温度为+25C时)
4. 电源电压波形为正弦波或近似于正弦波;
5. 无蒸气、化学性沉积、导电粉尘、污垢污垢及其它爆炸性和腐蚀性气体
6. 无严重的振动和颠簸;
3、技术参数
相数：单相
容量：BK-25VA~100KVA
输入电压：单相220V、380V
输出电压：6.3V、12V、24V、36V、55V、70V、110V、127V、220V、380V等（可定制）
频率：50/60Hz
效率：≥90%
绝缘等级：F级、H级
波形失真：无附加波形失真
绝缘电阻：≥50MΩ
温升：60K
电气强度：工频正弦电压3000V历时1分钟无击穿及闪络现象
过载能力：二倍的额定电流，维持1分钟
环境温度：－20℃~＋50℃
湿度：≤95%RH不结露
海拔高度：＜1000米
相对湿度：＜90%
冷却方式：干式自冷/风冷
工作场所：无腐蚀性气体及导电粉尘
备货情况：常规单相220V/三相380V有现货，具体请联系销售人员
注意：安装场所无严重影响变压器绝缘的气体蒸气、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性气体及导电粉尘
4、型号及安装尺寸
|
型号 |
外形尺寸(MM) |
安装孔距(MM) |
安装孔(MM) |
|||
|
B max |
D max |
E max |
A |
C |
||
|
BK-25~50VA |
78 |
68 |
87 |
52±0.5 |
52±0.5 |
4.8×9 |
|
BK-100VA |
84 |
82 |
94 |
64±0.5 |
64±0.5 |
4.8×9 |
|
BK-150VA |
96 |
98 |
106 |
81±0.5 |
81±0.5 |
5.8×11 |
|
BK-200VA |
96 |
105 |
106 |
88±0.5 |
88±0.5 |
5.8×11 |
|
BK-250VA |
96 |
108 |
106 |
91±0.5 |
91±0.5 |
5.8×11 |
|
BK-300VA |
120 |
117 |
114 |
97±0.5 |
97±0.5 |
7×13 |
|
BK-400VA |
132 |
124 |
124 |
104±0.5 |
104±0.5 |
7×13 |
|
BK-500VA |
132 |
124 |
124 |
104±0.5 |
104±0.5 |
7×13 |
|
BK-700VA |
132 |
134 |
124 |
114±0.5 |
114±0.5 |
7×13 |
|
BK-1000VA |
150 |
153 |
142 |
128±0.5 |
128±0.5 |
8×13 |
|
BK-1500VA |
192 |
147 |
177 |
122±0.5 |
122±0.5 |
8×13 |
|
BK-2000VA |
192 |
167 |
177 |
152±0.5 |
152±0.5 |
8×13 |
|
BK-3000VA |
215 |
220 |
240 |
165±0.5 |
160±0.5 |
8×13 |
|
BK-5000VA |
260 |
220 |
280 |
240±0.5 |
160±0.5 |
8×13 |
|
BK-10KVA |
300 |
220 |
290 |
280±0.5 |
170±0.5 |
8×13 |
5、定做变压器需要提供哪些参数？
1.额定功率：输出电压×电流；
2.工作频率：一般国内是220V/50Hz，可定做1000Hz以内
3.输出电压：工作的额定电压和空载电压
4.输出电流：输出额定工作电流或空载电流
5.外形尺寸：变压器外形的长宽高
6.特殊要求：其他特殊要指温升、效率、绝缘等级、电压调整率、接线方式等。
7.场景用途：技术工程师在设计特种变压器时，需要了解变压器使用在什么行业及工作场景，才能针对性的设计出满足用户使用需求的变压器，
百姓公司有20年特种变压器设计及制造经验，可免费提供技术支持。
