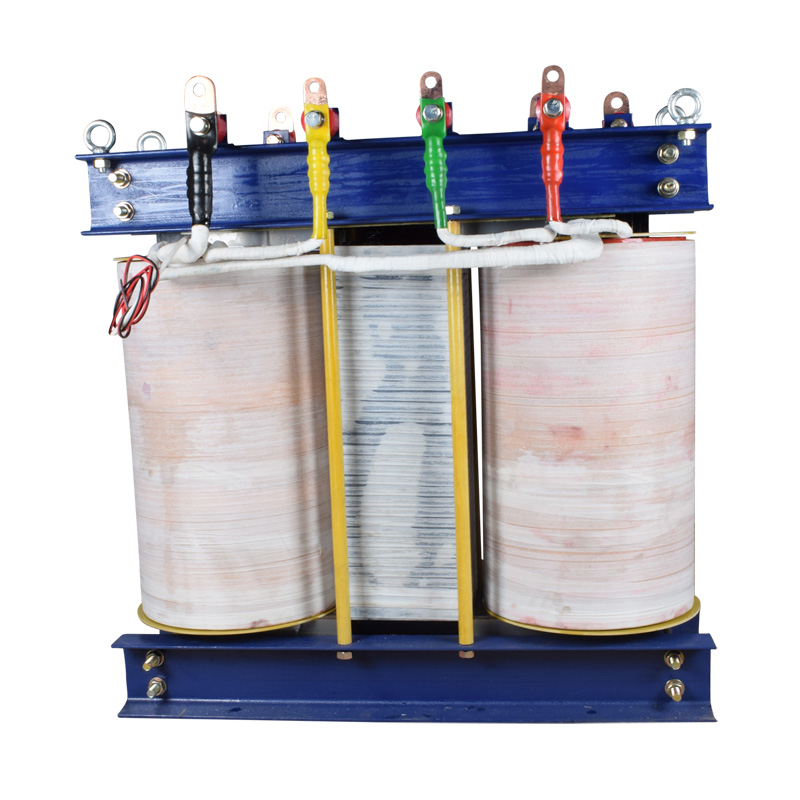

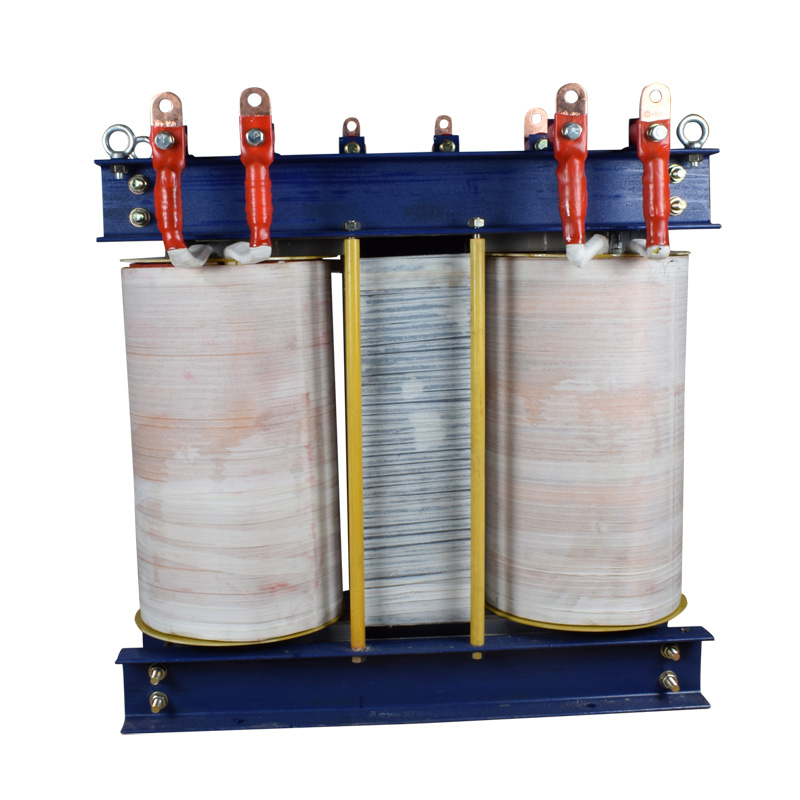

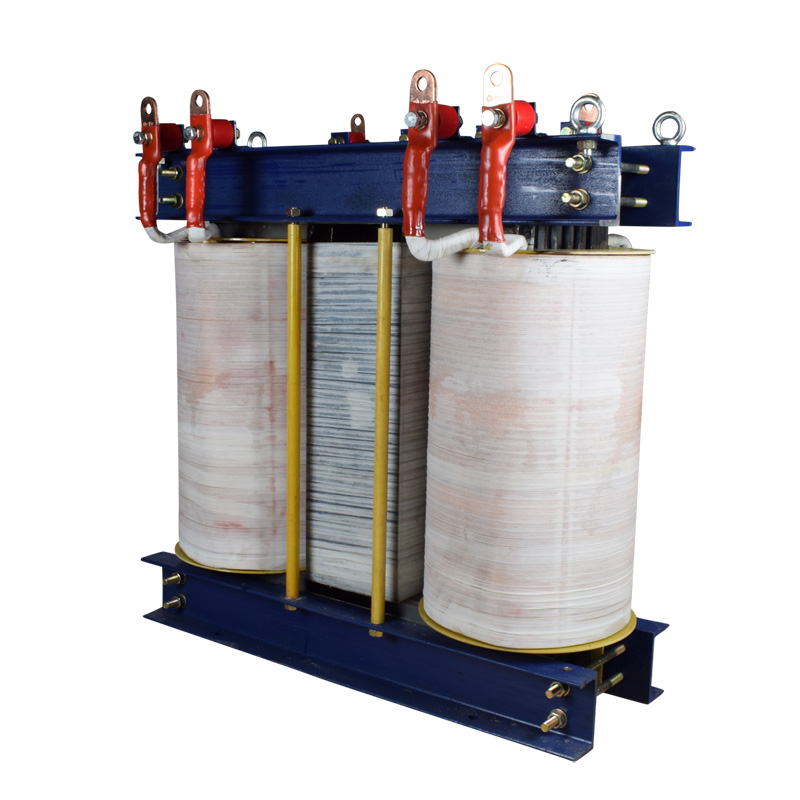

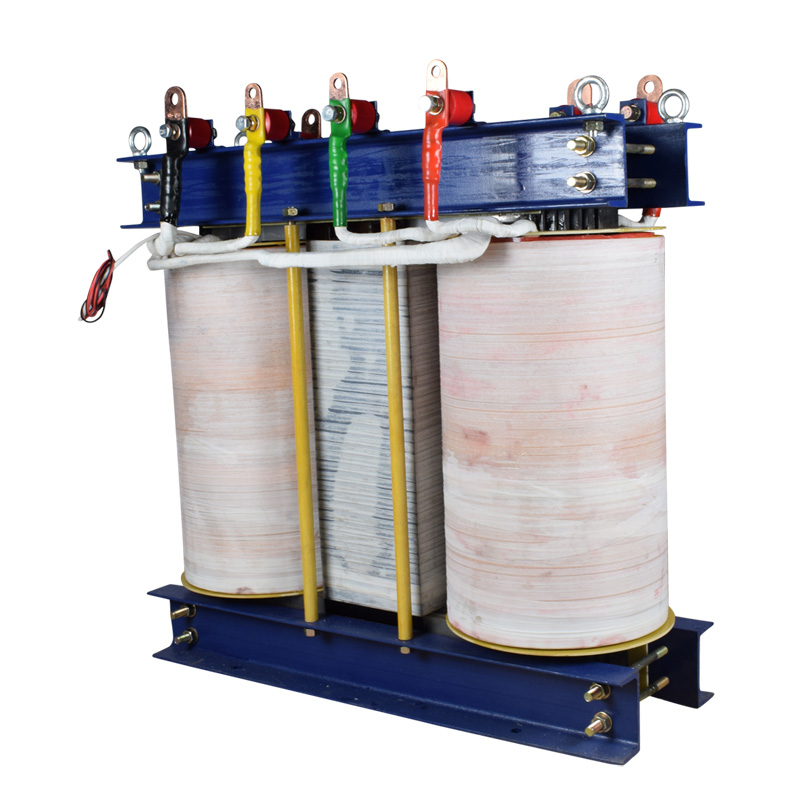

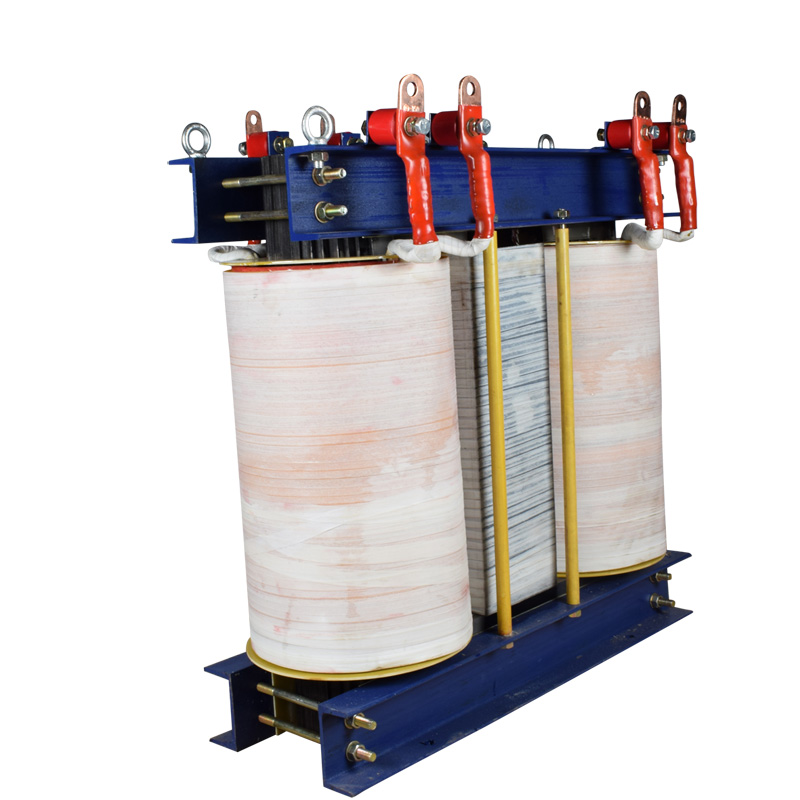

斯考特变压器
1、概述
斯考特联接的变压器通常是由二个单相变压器组成。将一台变压器高压绕组的末端联接在另一台高压绕组的中央，便可组成"T"形结的三相高压绕组。每个低压绕组均是简单的单相绕组，它们之间没有电的联系。它们的电压和电流与普通单相变压器相同。但每个高压组绕和电流却与普通单相变压器不同。斯考特变压器是三相变二相的变压器。低压绕组的结构容量与同容量的二台普通单相变压器斯考特变压器 。
2、技术参数
外形结构：立式
冷却方式：自然冷式
防潮方式：开放式
绕组数目：双绕组
铁心结构：壳式
冷却形式：干式
铁心形状：EI型
电源相数：三相
频率特性：低频
3、应用范围：适用于负载只有一个单相或者两相的回路中。因市电是三相四线的电源，输出是单相或者两相的负载，故市电三相电源电流不平衡偏相负载严重；我们公司多年的技术工程师经过研发、反复试验出此系列规格变压器；能解决用户单相或者两相负载的设备，给电网三相电源带来严重不平衡造成的损耗及利用率低的现象。应用于机车牵引、加热设备、冶炼等（三相变单相/两相）电路的电源中。
|
型号 |
额定容量(KVA) |
相数 |
额定电压 |
联结组标号 |
损耗空载 |
损耗短路 |
空载电流% |
阻抗电压% |
外限尺寸(mm) |
|
S/D-20 |
20 |
3 |
380 |
T |
208 |
880 |
4.2 |
4 |
580×320×550 |
|
S/D-30 |
30 |
3 |
380 |
T |
290 |
1180 |
3.9 |
4 |
630×350×560 |
|
S/D-40 |
40 |
3 |
380 |
T |
360 |
1360 |
3.5 |
4 |
670×380×600 |
|
S/D-50 |
50 |
3 |
380 |
T |
390 |
1600 |
3.25 |
4 |
670×380×600 |
|
S/D-60 |
60 |
3 |
380 |
T |
410 |
15730 |
3.05 |
4 |
780×400×6208 |
|
S/D-80 |
80 |
3 |
380 |
T |
430 |
1820 |
2.95 |
4 |
850×430×700 |
|
S/D-100 |
100 |
3 |
380 |
T |
680 |
2380 |
2.8 |
5 |
900×450×720 |
|
S/D-120 |
120 |
3 |
380 |
T |
730 |
23520 |
2.6 |
5 |
920×450×800 |
|
S/D-160 |
160 |
3 |
380 |
T |
790 |
2800 |
2.5 |
5 |
960×480×850 |
|
S/D-180 |
180 |
3 |
380 |
T |
930 |
3320 |
2.3 |
5 |
960×500×900 |
|
S/D-200 |
200 |
3 |
380 |
T |
990 |
3500 |
2.1 |
5 |
1020×500×900 |
|
S/D-240 |
240 |
3 |
380 |
T |
1220 |
4880 |
1.8 |
5.5 |
1150×500×930 |
|
S/D-300 |
300 |
3 |
380 |
T |
2200 |
7900 |
1.6 |
5.5 |
1200×520×950 |
|
S/D-400 |
400 |
3 |
380 |
T |
2900 |
9900 |
1.3 |
5.5 |
1310×550×1100 |
