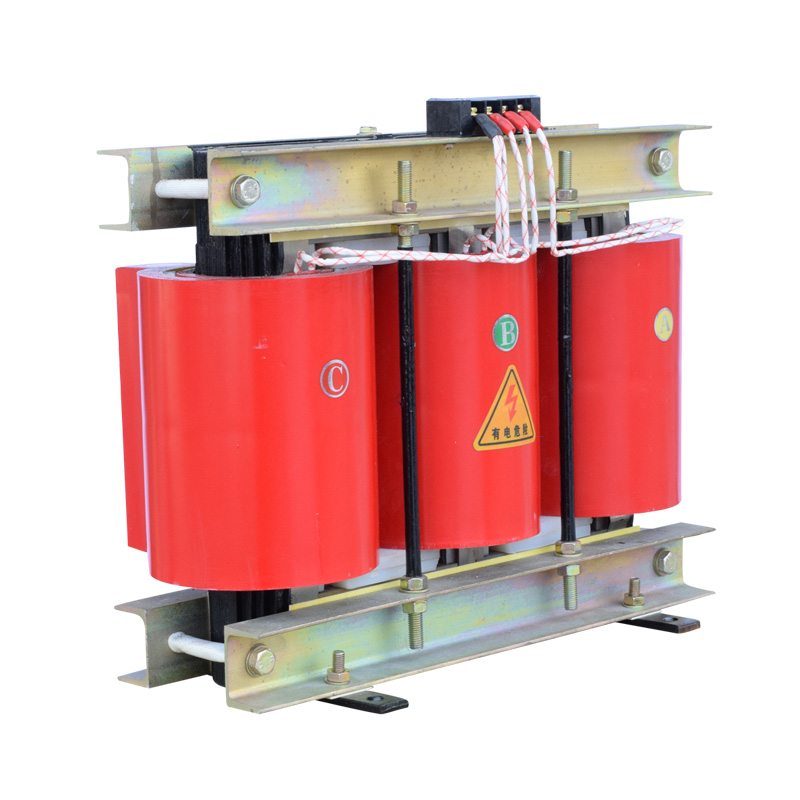

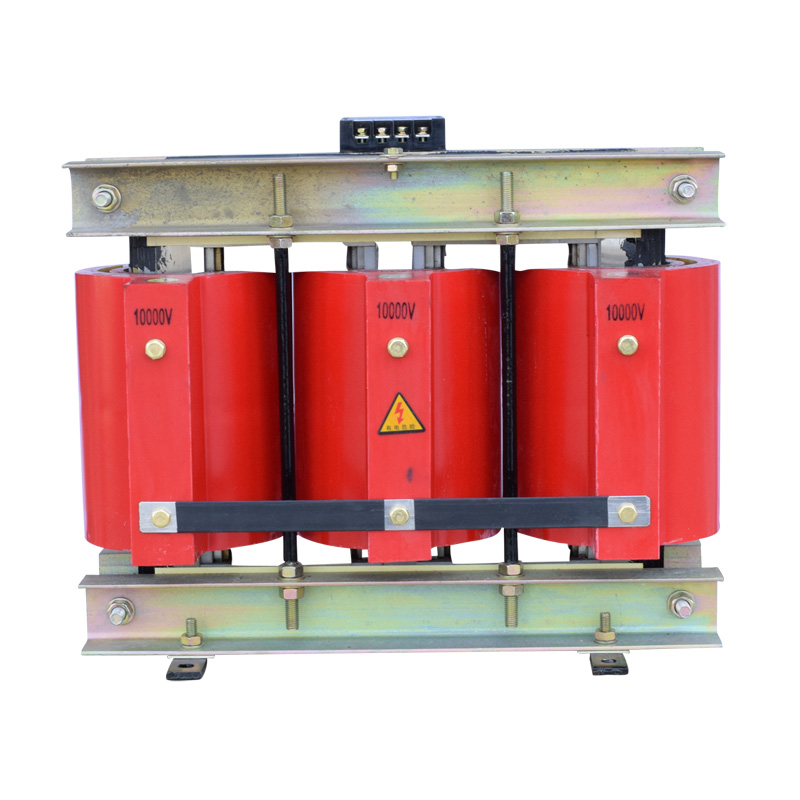

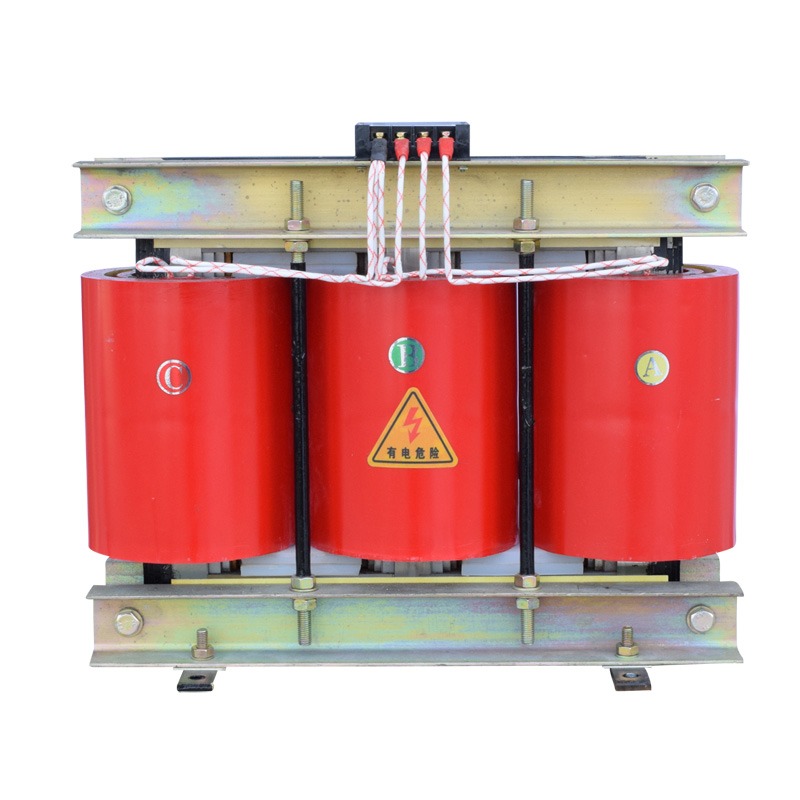

三相高压干式变压器

概述

树脂浇筑高压变压器是通过电磁感应原理将低压转换为高电压的变压器，由铁芯和初次级绕组组成；本系列高压变压器的绕组均采用环氧树脂灌封工艺固化成型，具有良好的电气绝缘性能，广泛用于电气设备、电工材料、绝缘性能试验、除湿电源、臭氧发生器、远程输送电、升压、降压等，亦可作为小功率高压电源使用；本系列高压变压器具有损耗低，体积小，重量轻，结构紧凑，使用方便，输出电压通常有 2KV、3KV 、4KV、 5KV、7KV 、10KV、12KV、15KV、20KV等，可按客户要求精心设计与定做。

技术参数

相       数：三相

容       量：5000VA~100KVA

输入电压： 三相220V/380V/440V/660V（可按需定做）

输出电压： 1500V/2KV/3KV/4KV/5KV/7KV/10KV/12KV/15KV/20KV（可定制）

频       率： 50/60Hz，按要求1000HZ以内

效       率： ≥95%

绝缘等级： F级、H级、HC级可供选择（常规H级）耐温180°

工作效率： 95%

波形失真： 无附加波形失真

绝缘电阻： ≥50MΩ

温       升： 60K

电气强度： 工频正弦电压3500V历时1分钟无击穿及闪络现象

过载能力： 二倍的额定电流，维持1分钟

执行标准： 产品符合VDE0550， IEC439、JB5555、GB226

环境温度： －20℃~＋50℃

湿       度： ≤95%RH不结露

海拔高度： ＜1000米

相对湿度： ＜90%

冷却方式： 干式自冷/风冷/水冷

工作场所： 无腐蚀性气体及导电粉尘

注意：安装场所无严重影响变压器绝缘的气体蒸气、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性气体及导电粉尘

5、定做变压器需要提供哪些参数？
1.额定功率：输出电压×电流；
2.工作频率：一般国内是220V/50Hz，可定做1000Hz以内
3.输出电压：工作的额定电压和空载电压
4.输出电流：输出额定工作电流或空载电流
5.外形尺寸：变压器外形的长宽高
6.特殊要求：其他特殊要指温升、效率、绝缘等级、电压调整率、接线方式等。
7.场景用途：技术工程师在设计特种变压器时，需要了解变压器使用在什么行业及工作场景，才能针对性的设计出满足用户使用需求的变压器，
百姓公司有20年特种变压器设计及制造经验，可免费提供技术支持。
