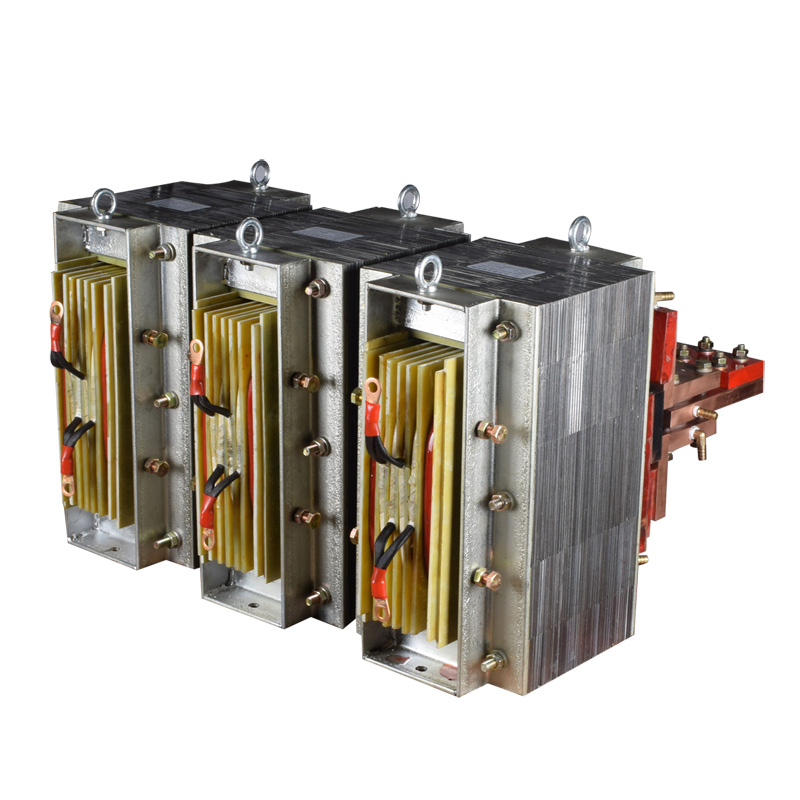

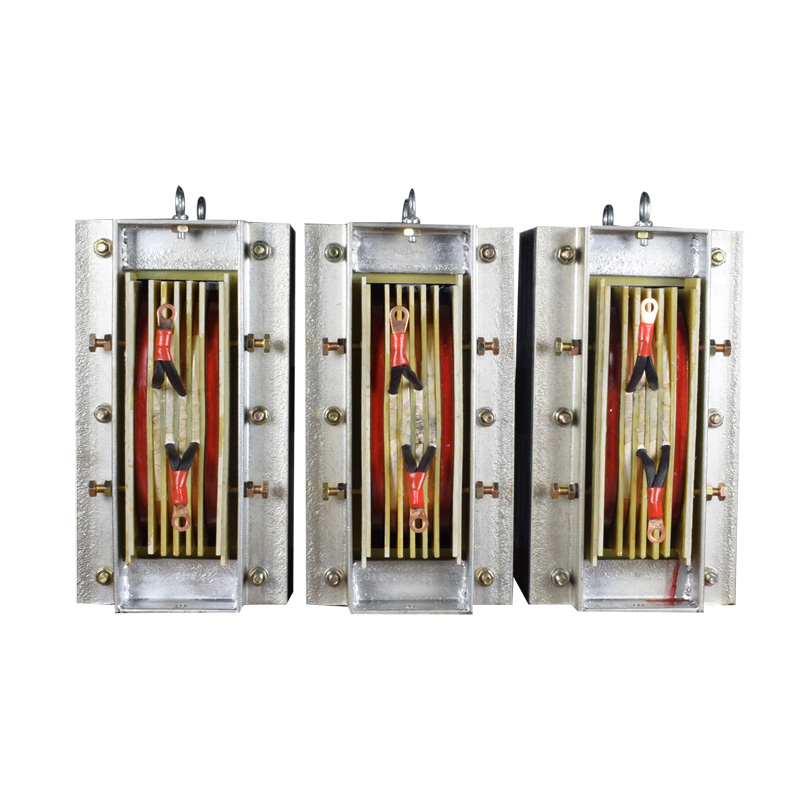

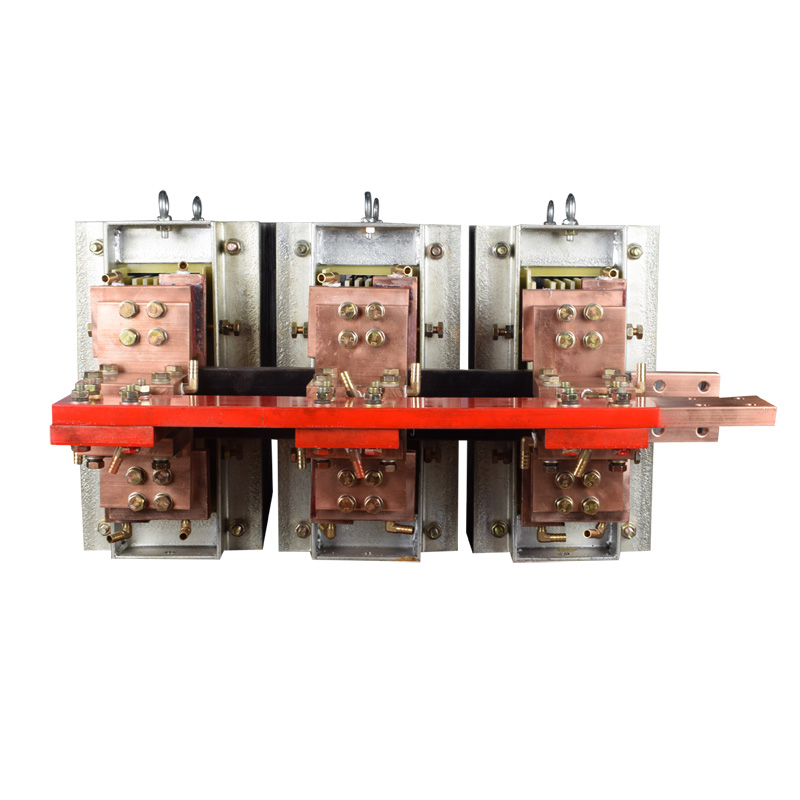

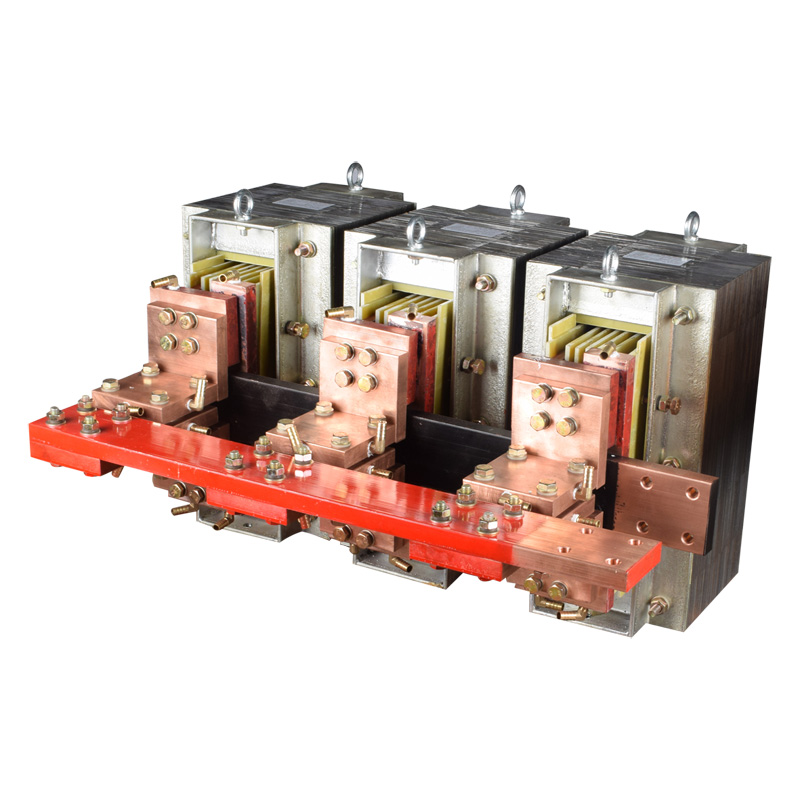

BDN水冷电阻焊变压器
1、概述
BDN水冷电阻焊变压器是利用电流通过焊件及接触处产生的电阻热作为热源将焊件局部加热，同时加压进行焊接，其优点效率高、出力电流大、速度快、焊件牢固、降低焊接成本，适用多种材料的焊接。是专为点焊机、缝焊机、闪光焊机、凸焊机、滚焊机、自动焊机、碰焊机、对焊机、直流焊机等而设计的焊接变压器，该系列变压器不同于弧焊机变压器，而接近于低压大电流变压器，次级采用通水冷却的方式，分单相交流（直流）与三相整流两大系列。本系列产品的特征是初级电压高，其次级电压低而瞬间出力电流很大，本公司可以根据客户要求精心设计所需要的暂载率要求。
2、技术参数
相数：三相
容量：水冷25KVA~1600KVA
输入电压：三相380V
输出电压：1~30V等（可定制）
频率：50/60Hz
暂载率：20%-100%
绝缘等级：F级
绝缘电阻：≥50MΩ
温升：60K
电气强度：工频正弦电压3000V历时1分钟无击穿及闪络现象
环境温度：－20℃~＋50℃
湿度：≤95%RH不结露
海拔高度：＜1000米
相对湿度：＜90%
冷却方式：干式自冷/风冷
工作场所：无腐蚀性气体及导电粉尘
注意：安装场所无严重影响变压器绝缘的气体蒸气、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性气体及导电粉尘
|
型号 |
初级电压 |
次级电压 |
额定输出电流 |
最大短路电流 |
负载率 |
冷却水流量 |
|
35KVA |
380V |
5V |
7.6 KA |
25KA |
50% |
8L/min |
|
40KVA |
380V |
5 V |
8 KA |
23 KA |
50% |
8L/min |
|
50KVA |
380V |
5.5 V |
9 KA |
26 KA |
50% |
8L/min |
|
63KVA |
380V |
6.7 V |
9.4 KA |
28 KA |
50% |
8L/min |
|
75KVA |
380V |
7.6 V |
10 KA |
28.5 KA |
50% |
8L/min |
|
80KVA |
380V |
8 V |
10.4 KA |
30 KA |
50% |
8L/min |
|
100KVA |
380V |
8.7 V |
11.5 KA |
33 KA |
50% |
12L/min |
|
125KVA |
380V |
10.5 V |
12 KA |
36 KA |
50% |
12L/min |
|
150KVA |
380V |
10.8 V |
13.8 KA |
39 KA |
50% |
12L/min |
|
160KVA |
380V |
12.5 V |
12.8 KA |
39.3 KA |
50% |
12L/min |
|
200KVA |
380V |
13.5 V |
14.8 KA |
44 KA |
50% |
12L/min |
5、定做变压器需要提供哪些参数？
1.额定功率：输出电压×电流；
2.工作频率：一般国内是220V/50Hz，可定做1000Hz以内
3.输出电压：工作的额定电压和空载电压
4.输出电流：输出额定工作电流或空载电流
5.外形尺寸：变压器外形的长宽高
6.特殊要求：其他特殊要指温升、效率、绝缘等级、电压调整率、接线方式等。
7.场景用途：技术工程师在设计特种变压器时，需要了解变压器使用在什么行业及工作场景，才能针对性的设计出满足用户使用需求的变压器，
百姓公司有20年特种变压器设计及制造经验，可免费提供技术支持。
