JMB行灯照明安全变压器

1、概述

JMB行灯变压器是一种安全隔离降压变压器。由于工厂里的行车都是金属构架，工人在行车上工作时，若使用高电压照明灯，漏电易造成人员伤亡，所以行车上使用36V及以下安全电压来作为照明用电。 JMB行灯变压器就是将220V或380V交流电通过变压器转换成36V及以下安全电压来进行局部照明的安全隔离变压器，一般转换成12V、24V、36V等，主要用于低电压供电的场合，例如工厂生产线、工地宿舍进行局部照明。

4、技术参数

相数：单相

容量：JMB-50VA~10KVA

输入电压：单相220V、380V

输出电压：12V、24V、36V、220V、380V等（可定制）

频率：50/60Hz

效率：≥90%

绝缘等级：F级、H级、

波形失真：无附加波形失真

绝缘电阻：≥50MΩ

温升：60K

电气强度：工频正弦电压3000V历时1分钟无击穿及闪络现象

过载能力：二倍的额定电流，维持1分钟

环境温度：－20℃~＋50℃

湿度：≤95%RH不结露

海拔高度：＜1000米

相对湿度：＜90%

冷却方式：干式自冷/风冷

工作场所：无腐蚀性气体及导电粉尘

注意：安装场所无严重影响变压器绝缘的气体蒸气、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性气体及导电粉尘

5、产品特点

1、科学合理的设计，能够的在额定负载中长期有效工作。

2、采用优质全新硅钢片制造，有效减少铁损，提高转换效率。

3、采用高度耐温优质线材绕制，降低变压器自身损耗，并浸绝缘漆烘干。

4、采用H级绝缘材料，耐高温DMD绝缘材料，提高了耐高压强度、绝缘等级，延长使用寿命。

5、专利外观设计，美观、新颖，功率密度大，体积小，空间使用率高。

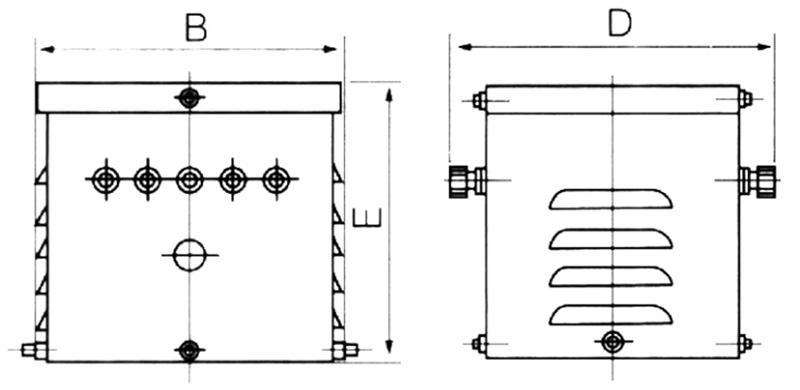

6、型号及安装尺寸

型号	外形尺寸（MM）			初级电压	次级电压
型号	B max	D max	E max	初级电压	次级电压
JMB-200VA	165	155	130	220V/380V 或根据用户需求定做	6.3V、12V、 24V、36V、 220V、380V、或根据用户需求定做
JMB-250VA	175	200	150
JMB-300VA	175	200	150
JMB-400VA	205	230	170
JMB-500VA	205	230	170
JMB-700VA	230	285	180
JMB-1000VA	230	285	180
JMB-1500VA	265	320	220
JMB-2000VA	265	320	220
JMB-3000VA	300	360	235
JMB-5000VA	355	360	280
JMB-10KVA	400	390	330

5、定做变压器需要提供哪些参数？

1.额定功率：输出电压×电流；

2.工作频率：一般国内是220V/50Hz，可定做1000Hz以内

3.输出电压：工作的额定电压和空载电压

4.输出电流：输出额定工作电流或空载电流

5.外形尺寸：变压器外形的长宽高

6.特殊要求：其他特殊要指温升、效率、绝缘等级、电压调整率、接线方式等。

7.场景用途：技术工程师在设计特种变压器时，需要了解变压器使用在什么行业及工作场景，才能针对性的设计出满足用户使用需求的变压器，

百姓公司有20年特种变压器设计及制造经验，可免费提供技术支持。
